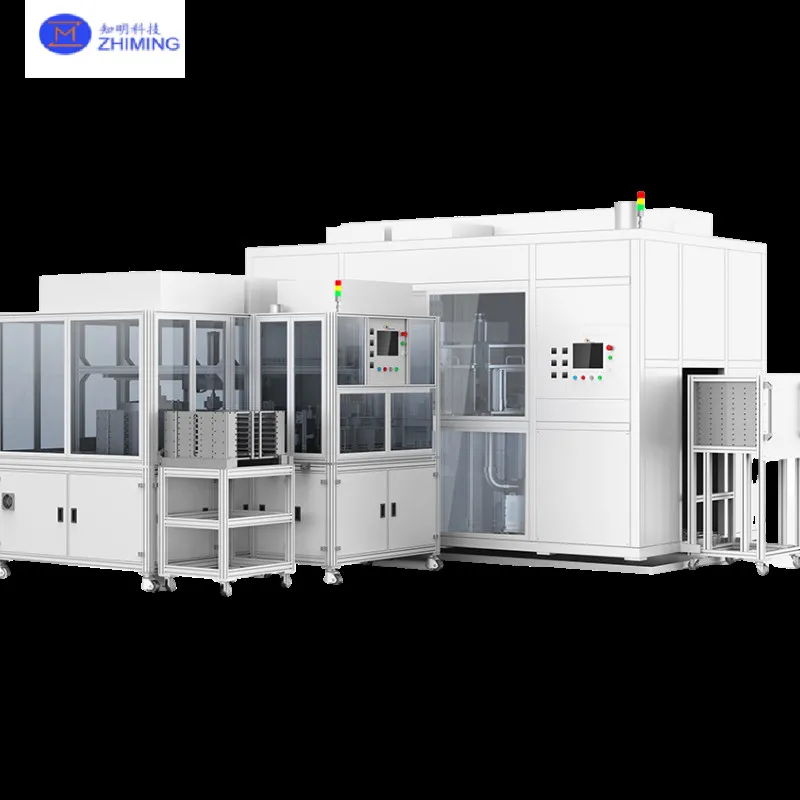

Integrovaný stroj na čištění a voskování keramických disků je vysoce účinný automatizovaný systém určený pro předzpracování polovodičových destiček, který integruje přesné čištění, sušení a voskování (montáž) destiček do jediné platformy.
Toto zařízení se široce používá při zpracování SiC, Si, GaN, safíru a pokročilé keramiky a zajišťuje stabilní spojení destiček s nosnými disky před broušením, ztenčováním nebo leštěním. Díky kombinaci ultrazvukové technologie čištění s inteligentním řízením voskování dosahuje systém vysoké výtěžnosti až 99,9%, takže je ideální jak pro hromadnou výrobu, tak pro špičkové polovodičové aplikace.
Díky plně automatizovanému provozu a propojení s MES tento stroj výrazně zvyšuje efektivitu výroby, konzistenci procesů a sledovatelnost.
Klíčové technické vlastnosti
Integrovaný systém čištění a voskování
- Kombinace čištění keramickým kotoučem + dvě voskovací stanice
- Jednostupňové zpracování: čištění → sušení → voskování
- Paralelní provoz zvyšuje propustnost
Velmi přesné zarovnání
- Polohovací systém CCD
- Přesnost vyrovnání: ±0,02 mm
- Zajišťuje přesné umístění destiček a kvalitu lepení.
Řízené nanášení vosku
- Množství vosku: 0,8 g ±0,05 g na oplatku
- Rovnoměrné rozložení zajišťuje stabilní montáž během broušení
Stabilní řízení tlaku
- Pneumatický systém udržuje rovnoměrný tlak 5-10 N/cm²
- Zabraňuje deformaci destiček a vadám lepení
Vysoká výtěžnost a stabilita procesu
- Výtěžnost až 99,9%
- Monitorování v reálném čase s automatickým nastavením parametrů (tolerance ±3%)
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Rozměry | 7740 × 3390 × 2300 mm |
| Napájení | AC 380V, 50Hz, 90 kW |
| Pneumatické zásobování | 2 m³/h, 0,4-0,5 MPa (suchý vzduch bez oleje) |
| Zásobování vodou | 2 T/h @ 0,3 MPa, ≥12 MΩ-cm vody DI |
Princip fungování
1. Fáze čištění keramických kotoučů
- Ultrazvukový čisticí systém odstraňuje částice a nečistoty na úrovni mikronů
- Používá vysoce čistou vodu DI (≥12 MΩ-cm)
- Kombinace vzduchového nože a vakuového sušení zajišťuje nulový obsah zbytků.
2. Automatizovaný proces voskování
- Zrakový systém detekuje souřadnice disku
- Programovatelná dávkovací hlava nanáší rovnoměrnou vrstvu vosku
- Oplatka je namontována za kontrolovaných tlakových podmínek
3. Inteligentní řízení procesů
- Systém PLC synchronizuje čisticí a voskovací moduly
- Podporuje paralelní zpracování až 30 disků za hodinu
- Snímače tloušťky monitorují rovnoměrnost vosku v reálném čase
Výrobní kapacita
| Velikost oplatky | Průměr disku | Množství | Doba cyklu |
|---|---|---|---|
| 4 palce | Φ485 mm | 11 ks | 5 min/disk |
| 4 palce | Φ576 mm | 13 ks | 6 min/disk |
| 6 palců | Φ485 mm | 6 ks | 3 min/disk |
| 6 palců | Φ576 mm | 8 ks | 4 min/disk |
| 8 palců | Φ485 mm | 3 ks | 2 min/disk |
| 8 palců | Φ576 mm | 5 ks | 3 min/disk |

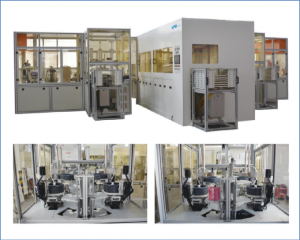

Aplikace
Předběžné zpracování polovodičových destiček
- Montáž destiček před broušením / ztenčováním / leštěním
- Vhodné pro:
- Křemík (Si)
- Karbid křemíku (SiC)
- Nitrid galia (GaN)
Výroba složených polovodičů
- Výkonová zařízení GaN, SiC
- Pokročilá manipulace se substrátem
Optické a krystalové materiály
- Safírové substráty
- Přesná keramika
- Optické komponenty
MEMS a pokročilé materiály
- Příprava destiček pro mikrovýrobu
- Zpracování speciálních materiálů
Hlavní výhody
- Vysoká integrace: Čištění + sušení + voskování v jednom systému
- Energetická účinnost: Rychlost recyklace vody >80%, snížená spotřeba
- Vysoký výkon: Až 30 disků za hodinu
- Připravenost k inteligentní výrobě: Podporována integrace MES/ERP
- Flexibilní přizpůsobení: Podporuje nestandardní disky Φ300-650 mm.
- Rychlá výměna: Doba přepnutí nástroje <3 minuty
Nejdůležitější informace o výkonu
- Odchylka rovnoměrnosti vosku: ≤±3%
- Spotřeba vody: ≤0,5 l/disk
- Automatizovaný provoz s plnou sledovatelností
- Stabilní a opakovatelné řízení procesu
ČASTO KLADENÉ DOTAZY
Otázka 1: Jak je zajištěn vysoký výnos?
Speciální systém CCD pro zarovnávání s viděním zajišťuje přesnost polohování ±0,02 mm, což zaručuje konzistentní kvalitu montáže destiček.
Otázka 2: Jaká je úroveň spotřeby vody?
Systém dosahuje recyklace >80% vody při spotřebě pouhých ≤0,5 l na disk.
Otázka 3: Podporuje rychlé přepínání velikosti destiček?
Ano, inteligentní knihovna přípravků umožňuje automatické přepínání nástrojů do 3 minut prostřednictvím HMI.
