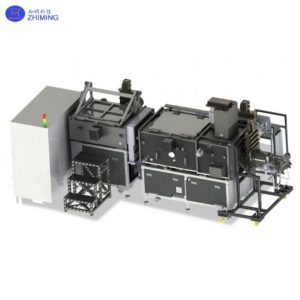

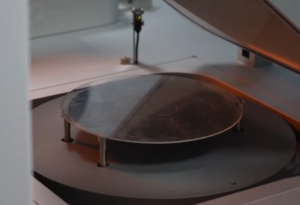

Zařízení pro lepení destiček je vysoce výkonný systém navržený pro pokročilé balení polovodičů, výrobu MEMS a integraci polovodičů třetí generace. Podporuje 2palcové až 12palcové destičky a umožňuje přímé lepení při pokojové teplotě a hydrofilní lepení, takže je obzvláště vhodné pro lepení Si-Si, SiC-SiC a heterogenních materiálů (Si-SiC, GaN, safír atd.).

Systém je určen pro výzkum a vývoj i pro sériovou výrobu a integruje velmi přesné zarovnání, uzavřenou regulaci tlaku a teploty a podmínky lepení v ultravysokém vakuu, což zajišťuje vysokou pevnost lepení, vynikající rovnoměrnost rozhraní a nízkou hustotu defektů.

Klíčové vlastnosti

1. Pokročilá technologie lepení při pokojové teplotě

• Eliminuje tepelné napětí a deformace destiček
• Umožňuje lepení teplotně citlivých a různorodých materiálů.
• Podporuje hydrofilní lepení a lepení aktivované plazmou

2. Velmi přesné zarovnání

• Přesnost zarovnání značky: ≤ ±2 μm
• Přesnost zarovnání hran: ≤ ±50 μm
• Volitelný upgrade na submikronový systém vyrovnávání

3. Vysoká pevnost lepení a kvalita rozhraní

• ≥ 2,0 J/m² (přímá vazba Si-Si při pokojové teplotě)
• Až ≥5 J/m² při aktivaci povrchu plazmou
• Vynikající čistota rozhraní v podmínkách UHV

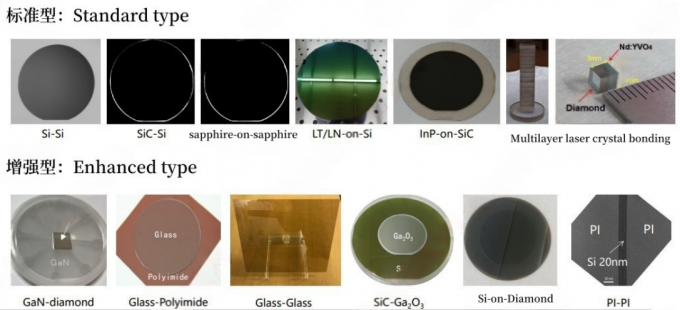

4. Široká materiálová kompatibilita

Podporuje lepení:

• Polovodiče: Si, SiC, GaN, GaAs, InP
• Optické materiály: Zafír, sklo
• Funkční materiály: Diamant, LiNbO₃ Funkční materiály: LiNbO₃, Diamant

5. Flexibilní procesní schopnosti

• Velikost oplatků: 2″ - 12″
• Kompatibilní se vzorky nepravidelného tvaru
• Volitelné moduly: předehřev / žíhání (RT-500 °C)

Technické specifikace

Inteligentní řídicí systém

• HMI s dotykovou obrazovkou průmyslové třídy
• Podpora ukládání více než 50 procesních receptů
• Řízení tlaku a teploty v reálném čase v uzavřené smyčce
• Stabilní a opakovatelný výkon procesu

Bezpečnost a spolehlivost

• Trojitá ochrana proti zablokování (tlak / teplota / vakuum)
• Systém nouzového zastavení
• Navrženo pro kompatibilitu s čistými prostory třídy 100

Volitelné konfigurace

• Robotický systém pro manipulaci s destičkami
• Komunikační rozhraní SECS/GEM (připraveno pro integraci do továrny)
• Inline kontrolní modul
• Plazmová povrchová aktivační jednotka

Typické aplikace

1. Balení MEMS

Hermetické utěsnění senzorů, jako jsou akcelerometry a gyroskopy.

2. 3D integrace integrovaných obvodů

Stohování destiček pro TSV a pokročilé balení

3. Složené polovodičové součástky

Lepení výkonových zařízení GaN / SiC a přenos vrstev

4. Obrazové snímače CMOS (CIS)

Nízkoteplotní lepení destiček CMOS a optických substrátů

5. Biočipy a mikrofluidika

Spolehlivé lepení pro zařízení na čipu

Příklad procesu

Lepení LiNbO₃ - SiC (pokojová teplota)

• Dosahuje pevného a rovnoměrného lepicího rozhraní
• Ověřeno příčným zobrazením TEM
• Vhodné pro vysokofrekvenční a optoelektronické aplikace

OTÁZKY A ODPOVĚDI

Otázka 1: Proč zvolit lepení destiček při pokojové teplotě namísto tepelného lepení?

Lepení při pokojové teplotě zabraňuje tepelnému nesouladu a napětí, takže je ideální pro heterogenní materiály a zlepšuje výtěžnost v pokročilých obalech.

O2: Jaké materiály lze lepit?

Systém podporuje širokou škálu materiálů včetně:

• Polovodiče: Si, SiC, GaN
• Oxidy: SiO₂, LiNbO₃
• Kovy: Cu, Au

Proč zvolit tento systém

• Osvědčený výkon při výrobě výkonových zařízení SiC
• Ověřená pevnost spoje laboratorním testováním a analýzou TEM
• Určeno pro výzkumné ústavy i průmyslové továrny
• Modulární architektura zajišťuje dlouhodobou škálovatelnost a možnost aktualizace
