En la fabricación de semiconductores de 300 mm, el entallado y la perforación de obleas son procesos mecánicos fundamentales que se utilizan para preparar las obleas de silicio para las fases posteriores de fabricación. Estos procesos garantizan la correcta orientación de las obleas, su integridad estructural y su compatibilidad con los sistemas de manipulación automatizados de las fábricas avanzadas.
A medida que el tamaño de las obleas aumenta y los nodos de proceso se hacen más avanzados, la precisión en el conformado mecánico de las obleas es cada vez más importante para el control del rendimiento y la compatibilidad de los equipos.
En este artículo se explica qué son el entallado y el perforado de obleas, cómo se realizan y por qué son esenciales en la producción moderna de semiconductores.
¿Qué es el entallado de obleas?

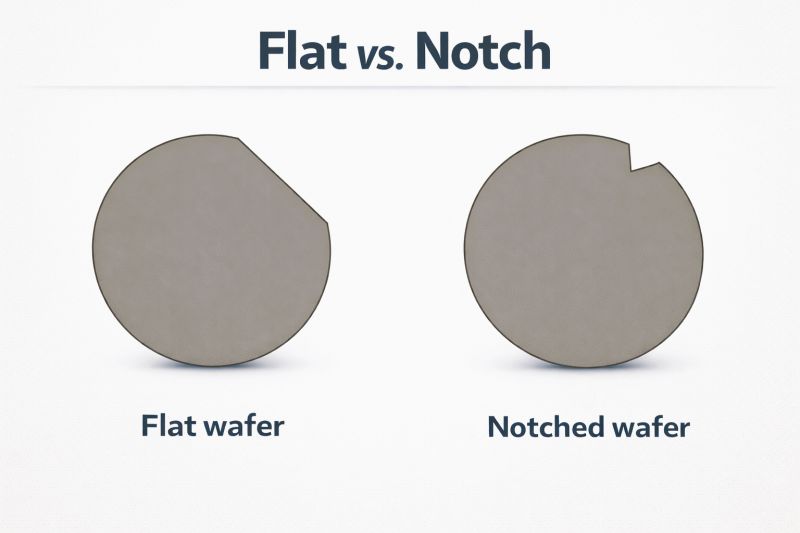

El entallado de obleas es el proceso por el que se crea un pequeño corte (muesca), colocado con precisión, en el borde de una oblea de silicio. Esta muesca sirve como referencia de orientación para los sistemas automatizados.
Finalidad del entallado de obleas
Las principales funciones del entallado de obleas son:
- Alineación de la orientación de los cristales (por ejemplo, orientación del silicio o )
- Referencia de posicionamiento del equipo para sistemas robotizados de manipulación
- Coherencia del proceso en las fases de litografía, grabado y deposición
- Compatibilidad de la automatización en las fábricas de 300 mm
En las obleas de 300 mm, la muesca es una característica normalizada que permite a los equipos identificar la orientación de la oblea sin intervención manual.
¿Qué es el wafer coring?
El coring de obleas se refiere a la eliminación o conformación de la región central o de las secciones de los bordes de una oblea para aplicaciones especializadas o requisitos de proceso. Aunque es menos habitual que la entalladura, el coring desempeña un papel importante en aplicaciones específicas de fabricación avanzada e investigación.
Funciones clave de la perforación de obleas
- Creación de estructuras de alineación central o de relieve mecánico
- Preparación de obleas para procesos especializados de unión o apilamiento
- Eliminación de regiones centrales estresadas o defectuosas en procesos experimentales
- Apoyo a geometrías de oblea personalizadas para investigación y creación de prototipos
En los entornos de semiconductores avanzados, la extracción de núcleos suele realizarse con herramientas de diamante de alta precisión o sistemas asistidos por láser.
Equipos utilizados en el entallado y la extracción de núcleos
El conformado de obleas de alta precisión requiere equipos especializados diseñados para ofrecer una precisión micrométrica y daños mínimos.
1. Sistemas de entallado de obleas de precisión
Estos sistemas utilizan muelas de diamante o cabezales de corte por láser para formar muescas precisas en los bordes de las obleas.
2. Sierras de hilo diamantado
Se utiliza en algunas aplicaciones de perforación y conformación, especialmente cuando se trata de materiales duros u obleas gruesas.
3. Sistemas de micromecanizado láser
Las fábricas avanzadas pueden utilizar herramientas láser para realizar muescas y perforaciones sin contacto a fin de reducir la tensión mecánica.
4. Rectificadoras de precisión CNC
Proporcionan una alta repetibilidad y un estricto control dimensional para el procesamiento de bordes de obleas.
Flujo de procesos en la fabricación de obleas de 300 mm
Un flujo de proceso simplificado para el entallado y perforación de obleas incluye:
- Inspección de obleas
- Detección de defectos superficiales
- Medición del espesor y la planitud
- Orientación Alineación
- Determinación de la dirección del eje del cristal
- Ajuste de la posición de referencia de la muesca
- Procesado mecánico o láser
- Corte de muescas en el borde de la oblea
- Extracción de núcleos o perfilado central (si es necesario)
- Desbarbado y acabado de superficies
- Eliminación de microfisuras y residuos
- Pulido de cantos para reducir la tensión
- Inspección posterior al proceso
- Metrología óptica
- Verificación dimensional
- Comprobación de la integridad de la superficie
Importancia en la fabricación de semiconductores de 300 mm
A medida que el diámetro de las obleas aumenta hasta 300 mm y más, la precisión mecánica se vuelve más crítica debido a:
1. Requisitos de automatización
Las fábricas modernas dependen en gran medida de la manipulación robotizada de obleas. Incluso una ligera desalineación puede causar:
- Rotura de obleas
- Mala colocación de las herramientas litográficas
- Pérdida de rendimiento en los procesos posteriores
2. Sensibilidad al estrés
Las obleas grandes son más sensibles a las tensiones mecánicas introducidas durante el procesado de los bordes. Un entallado o extracción de núcleo deficiente puede provocar:
- Microfisuras
- Astillado de bordes
- Deslaminación durante el ciclo térmico
3. Integración de procesos
Las muescas deben estar alineadas con precisión:
- Sistemas de alineación litográfica
- Orientación de la herramienta de grabado
- Marcos de referencia metrológicos
Desafíos comunes en el entallado y extracción de núcleos de obleas
1. Astillado de bordes
Unos parámetros de corte inadecuados pueden causar microfracturas en el borde de la oblea, afectando a la resistencia mecánica.
2. Daños en el subsuelo
Una fuerza mecánica excesiva puede introducir defectos ocultos que se propagan durante el tratamiento térmico.
3. Errores de alineación
Incluso pequeñas desviaciones en la posición de la muesca pueden afectar a todos los sistemas de automatización de la fábrica.
4. Desgaste de la herramienta
Las herramientas de diamante se degradan con el tiempo, lo que afecta a su consistencia y exige un estricto control de mantenimiento.
Métodos de control de calidad e inspección
Para garantizar la fiabilidad en la producción de semiconductores, los procesos de entallado y extracción de núcleos de las obleas se controlan estrictamente mediante:
- Inspección por microscopía óptica
- Metrología por escaneado láser
- Sistemas de medición de perfiles de borde
- Análisis de la rugosidad superficial (AFM/SEM en casos avanzados)
Estos métodos garantizan el cumplimiento de las normas sobre semiconductores.
Aplicaciones industriales
El entallado de obleas y la extracción de núcleos se utilizan ampliamente en:
- Fabricación de obleas de silicio de 300 mm
- Fábricas avanzadas de lógica y memoria
- Investigación y desarrollo de prototipos de obleas
- Materiales semiconductores especiales (SiC, zafiro, obleas de vidrio)
Conclusión
El entallado de obleas y la extracción de núcleos son procesos de precisión esenciales en Fabricación de semiconductores de 300 mm. Aunque puedan parecer menores en comparación con la litografía o la deposición, estos pasos mecánicos influyen directamente en la precisión de la manipulación de las obleas, la estabilidad del proceso y el rendimiento global.
A medida que avance la tecnología de semiconductores, seguirá creciendo la demanda de procesado ultrapreciso de bordes, lo que hará que estos procesos sean cada vez más importantes en las fábricas de nueva generación.
