Equipos de fabricación de semiconductores es ampliamente considerada la “máquina madre industrial” de la industria de circuitos integrados (CI), ya que permite la transformación completa desde las materias primas de silicio hasta los chips acabados.
Entre todos los segmentos de la cadena de valor de los semiconductores, los equipos de fabricación de obleas representan aproximadamente 85% de la inversión total en equipos, lo que supone la mayor barrera tecnológica y el ámbito más intensivo en capital.
Las fábricas modernas de semiconductores ya no se organizan como simples líneas de producción lineales. En su lugar, están diseñadas como sistema multicapa, modular y optimizado para bucles, estructurado en torno a:
- Arquitectura basada en el flujo de procesos
- Zonificación con control de limpieza
- Manipulación automatizada de materiales
- Distribución centrada en los cuellos de botella y los equipos
Los objetivos últimos del diseño de fábricas son:
- Maximizar la utilización de las herramientas de cuello de botella
- Reducción al mínimo de la distancia de transporte de las obleas y de la duración del ciclo
- Control estricto de la contaminación
- Garantizar la escalabilidad y la capacidad de migración de nodos en el futuro
Este sistema integrado forma un ecosistema de fabricación muy complejo pero eficiente.
1. Visión general del ecosistema de equipos semiconductores
La industria de equipos de fabricación de semiconductores puede dividirse en seis grandes segmentos:
1.1 Equipos de preparación de materiales semiconductores (Upstream)
Este segmento apoya la producción de materias primas para semiconductores, constituyendo la base de toda la cadena de suministro.
Los procesos clave incluyen:
- Crecimiento de cristales de silicio y corte de obleas

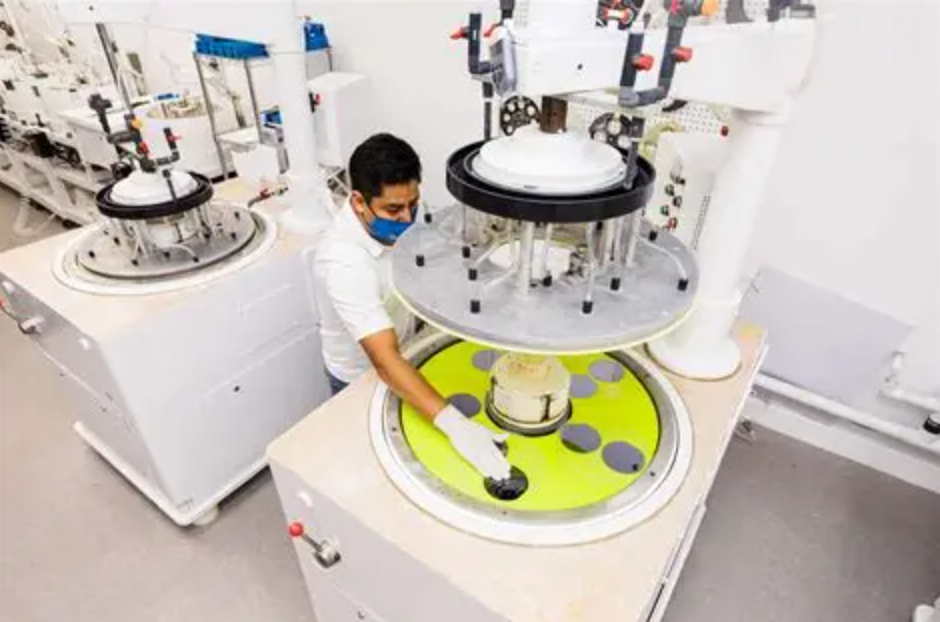

- Pulido de obleas y acondicionamiento de superficies
- Síntesis de materiales semiconductores compuestos
Los principales retos técnicos se centran en:
- Control de pureza ultra alta
- Minimización de defectos en los cristales
- Uniformidad de diámetro y grosor
1.2 Equipo de verificación del diseño
Se utiliza durante las fases de diseño y validación de chips para garantizar la corrección eléctrica y funcional antes de la producción en serie.
Los sistemas típicos incluyen:
- Plataformas de pruebas de integridad de la señal de alta velocidad
- Sistemas de caracterización eléctrica de dispositivos
- Instrumentos de análisis de temporización y potencia
Estas herramientas garantizan la viabilidad y fabricabilidad del diseño.
1.3 Equipos de fabricación de obleas (segmento principal)
Se trata del segmento más crítico y con mayor intensidad de capital, que determina directamente los nodos tecnológicos de los semiconductores.
Las principales categorías son:
- Sistemas litográficos
- Sistemas de grabado
- Sistemas de deposición de películas finas
- Implantación de iones y sistemas de recocido
- Sistemas de limpieza y metrología
Este segmento define la capacidad de fabricación para nodos como 28nm, 7nm y 3nm.
1.4 Equipos de envasado de semiconductores
El embalaje transforma las obleas fabricadas en chips funcionales y establece la conectividad eléctrica.
Categorías principales:
- Equipos de envasado tradicionales (unión de alambres, etc.)
- Sistemas avanzados de embalaje (flip-chip, integración 2,5D/3D)
El envasado avanzado se está convirtiendo en una extensión clave de la Ley de Moore.
1.5 Equipos de ensayo de semiconductores
Se utiliza para la verificación final del chip y la garantía de calidad, incluyendo:
- Equipos de ensayo automatizados (ATE)
- Estaciones de sondeo
- Sistemas de clasificación y agrupación
Estos sistemas garantizan el rendimiento y la fiabilidad antes del envío.
1.6 Equipos de inspección y análisis de semiconductores
Se utiliza para la supervisión de procesos y el análisis de fallos:
- Sistemas de inspección de defectos
- Herramientas de composición de materiales y análisis estructural
- Plataformas de pruebas de fiabilidad
Proporcionan información para optimizar el proceso y mejorar el rendimiento.
2. Arquitectura moderna de Fab Layout
Las fábricas modernas de semiconductores son entornos de alta ingeniería con una lógica arquitectónica estricta.
2.1 Diseño basado en el flujo de procesos
El procesamiento de las obleas sigue un estricto flujo secuencial:
Preparación del material → Litografía → Grabado → Deposición → Dopado → Tratamiento térmico → Limpieza → Metrología
La colocación del equipo sigue estrictamente este flujo para evitar retrocesos y contaminación.
2.2 Estrategia de zonificación de salas blancas
Las fábricas se dividen en varios niveles de limpieza:
- Zonas ultralimpias (litografía y grabado avanzados)
- Zonas de alta limpieza (deposición e implantación)
- Zonas limpias estándar (procesos de apoyo)
El flujo de aire y el movimiento del personal están estrictamente controlados de forma unidireccional.
2.3 Sistema automatizado de manipulación de materiales (AMHS)
El transporte de obleas está totalmente automatizado para minimizar el contacto humano:
- Sistemas de transporte aéreo con polipasto (OHT)
- Vehículos de guiado automático (AGV)
- Sistemas de almacenamiento y recuperación automatizados (AS/RS)
El objetivo es garantizar un riesgo cero de contaminación y un alto rendimiento.
2.4 Diseño del trazado centrado en los cuellos de botella
Los equipos críticos (como las herramientas litográficas avanzadas) suelen definir el rendimiento de la fábrica.
Entre los principios clave figuran:
- Disposición centrada en las herramientas cuello de botella
- Optimización simétrica ascendente/descendente
- Maximización de la tasa de utilización de herramientas
2.5 Diseño de fábrica modular y escalable
Las fábricas se construyen en bloques modulares de sala blanca para permitir:
- Aumento de la capacidad
- Actualizaciones de nodos tecnológicos
- Coexistencia multinodo
Esto garantiza flexibilidad y rentabilidad a largo plazo.
3. Tecnologías básicas de equipos semiconductores
3.1 Sistemas litográficos
La litografía es el paso más crítico en la fabricación de semiconductores, responsable de transferir los patrones de los circuitos a las obleas.
Las clasificaciones tecnológicas incluyen:
- Litografía ultravioleta extrema (EUV) para 7 nm y menos
- Litografía de inmersión en ArF para nodos de 28nm-7nm
- Litografía ArF en seco para nodos maduros
- litografía i-line para procesos heredados
Los sistemas EUV se cuentan entre las máquinas industriales más complejas jamás construidas, integrando:
- Fuentes de luz EUV de alta energía (longitud de onda de 13,5 nm)
- Sistemas ópticos reflectantes multicapa
- Posicionamiento de obleas en dos etapas con precisión nanométrica
- Entornos de alto vacío
3.2 Sistemas de grabado
El equipo de grabado elimina material de forma selectiva para formar estructuras de transistores.
Los principales tipos son:
- Grabado con plasma de acoplamiento capacitivo (CCP)
- Grabado con plasma de acoplamiento inductivo (ICP)
- Grabado iónico reactivo profundo (DRIE)
- Grabado en capa atómica (ALE)
Tendencias clave:
- Control de precisión a escala atómica
- Capacidad de estructura de alta relación de aspecto
- Mayor selectividad y uniformidad
3.3 Sistemas de deposición de películas finas
Se utiliza para depositar capas funcionales en obleas:
- Deposición química en fase vapor potenciada por plasma (PECVD)
- Deposición química en fase vapor a baja presión (LPCVD)
- CVD de plasma de alta densidad (HDPCVD)
- Deposición física de vapor (PVD)
- Deposición de capas atómicas (ALD)
El ALD permite controlar el espesor a nivel atómico con una conformidad casi perfecta.
3.4 Implantación iónica y tratamiento térmico
Estos sistemas modifican las propiedades eléctricas de los semiconductores:
- La implantación iónica introduce dopantes con un control preciso de la energía
- El recocido térmico rápido (RTA) activa los dopantes y repara los daños del cristal
- El recocido por láser permite un calentamiento localizado ultrarrápido para nodos avanzados
Los requisitos clave incluyen:
- Control preciso de la dosis y la energía
- Alta uniformidad
- Impacto mínimo en el presupuesto térmico
3.5 Sistemas de limpieza y metrología
En todas las fases del proceso se utilizan sistemas de limpieza para eliminar:
- Contaminación por partículas
- Residuos orgánicos
- Impurezas metálicas
Los sistemas de metrología permiten controlar los procesos en tiempo real mediante mediciones:
- Dimensión crítica (CD)
- Espesor de la película
- Precisión de la superposición
- Densidad de defectos
4. Tendencias en el desarrollo tecnológico
4.1 Transición hacia la fabricación a escala atómica
La fabricación de semiconductores se acerca a los límites físicos, lo que exige:
- Control de procesos a nivel de capa atómica
- Densidad de defectos ultrabaja
- Precisión subnanométrica
4.2 Integración de procesos multifísicos
Los equipos del futuro se integran:
- Sistemas ópticos
- Física del plasma
- Dinámica térmica
- Control electromagnético
para una ejecución de procesos altamente sincronizada.
4.3 Inteligencia de fabricación impulsada por la IA
La inteligencia artificial se utiliza cada vez más para:
- Optimización del proceso
- Mantenimiento predictivo
- Mejora del rendimiento en tiempo real
4.4 Embalaje avanzado e integración de sistemas
A medida que la Ley de Moore se ralentiza, la innovación se desplaza hacia:
- Integración heterogénea 3D
- Arquitecturas de chiplets
- Embalaje a nivel de sistema (SiP, apilamiento 2,5D/3D)
Conclusión
Los equipos de fabricación de semiconductores representan uno de los sistemas industriales más avanzados y complejos jamás desarrollados. Integra ingeniería de precisión, ciencia de materiales, física del plasma, óptica, automatización e inteligencia de datos en un ecosistema de fabricación unificado.
Cada herramienta de una fábrica de semiconductores no es una máquina aislada, sino que forma parte de una red de procesos altamente sincronizada e interdependiente.
A medida que los nodos de semiconductores sigan escalando hacia los límites físicos, la complejidad, precisión e integración de los equipos seguirá aumentando, lo que convertirá a esta industria en una piedra angular de la competencia tecnológica mundial.
