Le support de plaquette temporaire en saphir est un substrat haute performance conçu pour les procédés avancés d'encapsulation de semi-conducteurs, en particulier pour la manipulation de plaquettes ultra-minces et les applications d'intégration hétérogène.

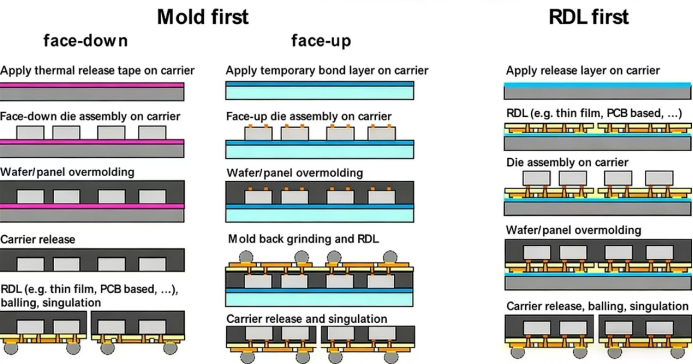

Cette technologie est largement utilisée dans le conditionnement de circuits intégrés 2,5D/3D, les procédés TSV et RDL, le conditionnement en fan-out au niveau de la plaquette ou du panneau (FOWLP/FOPLP), ainsi que dans les processus de collage et de décollage temporaires.
Conçu pour offrir une rigidité extrêmement élevée et une excellente stabilité thermique, ce support constitue une plate-forme mécanique précise et stable pour l'amincissement des plaquettes et le traitement de leur face arrière. Il permet ainsi une manipulation fiable des plaquettes d'une épaisseur inférieure à 50 μm, tout en garantissant l'intégrité dimensionnelle dans des conditions de cycles thermiques complexes.
Les défis du secteur
Les techniques d'encapsulation avancées continuent d'évoluer vers des structures plus fines, des formats plus grands et une densité d'intégration plus élevée. Cependant, l'instabilité des procédés reste un obstacle majeur.
Parmi les principaux défis techniques, on peut citer :
- Incompatibilité des coefficients de dilatation thermique (CTE) entre plusieurs matériaux d'emballage
- Accumulation de contraintes lors de cycles thermiques répétés
- Rétrécissement lors du durcissement de l'adhésif et déformation interfaciale
- Répartition non uniforme de l'épaisseur dans les empilements de plaquettes ultra-minces
- Écart d'alignement et perte de rendement dus au gauchissement
- Fragilité mécanique des plaquettes ultra-minces lors de leur manipulation et de leur transfert
Ces problèmes ont un impact considérable sur le rendement, la fiabilité et l'évolutivité des processus dans la fabrication de solutions d'encapsulation de pointe.
Solution : Plateforme Sapphire
Le saphir constitue une plateforme matérielle idéale pour les supports de plaquettes temporaires grâce à sa combinaison intrinsèque de résistance mécanique, de transparence optique et de stabilité thermique.
Cela permet :
- Support mécanique de haute précision pour plaquettes ultra-minces
- Réduction du gauchissement et de la déformation pendant la transformation
- Compatibilité avec les technologies de décollement par laser
- Répartition uniforme des contraintes sur des substrats de grande surface
- Performances stables dans des environnements soumis à des températures élevées et à des agents chimiques
Principaux avantages en termes de performances
Module d'Young élevé (345–420 GPa)
Il offre une rigidité exceptionnelle, limitant efficacement la flexion des plaquettes et la déformation structurelle lors des processus thermiques et mécaniques.
Haute résistance mécanique (1 800–2 200 HV)
Garantit une grande résistance aux dommages superficiels et à l'usure mécanique, ce qui permet une réutilisation à long terme dans les environnements industriels.
Haute transmittance optique (>83%, 300–1 200 nm)
Permet une transmission efficace du laser, facilitant ainsi les procédés avancés de décollement au laser et de collage temporaire.
Excellente homogénéité du matériau
Réduit les variations de contrainte localisées sur les supports de grand format, améliorant ainsi la cohérence du processus et la stabilité du rendement.
Stabilité thermique et chimique supérieure
Conserve son intégrité structurelle même après des cycles thermiques répétés et des nettoyages chimiques.
Spécifications techniques
Géométrie et formats
| Paramètres | Spécifications |
|---|---|

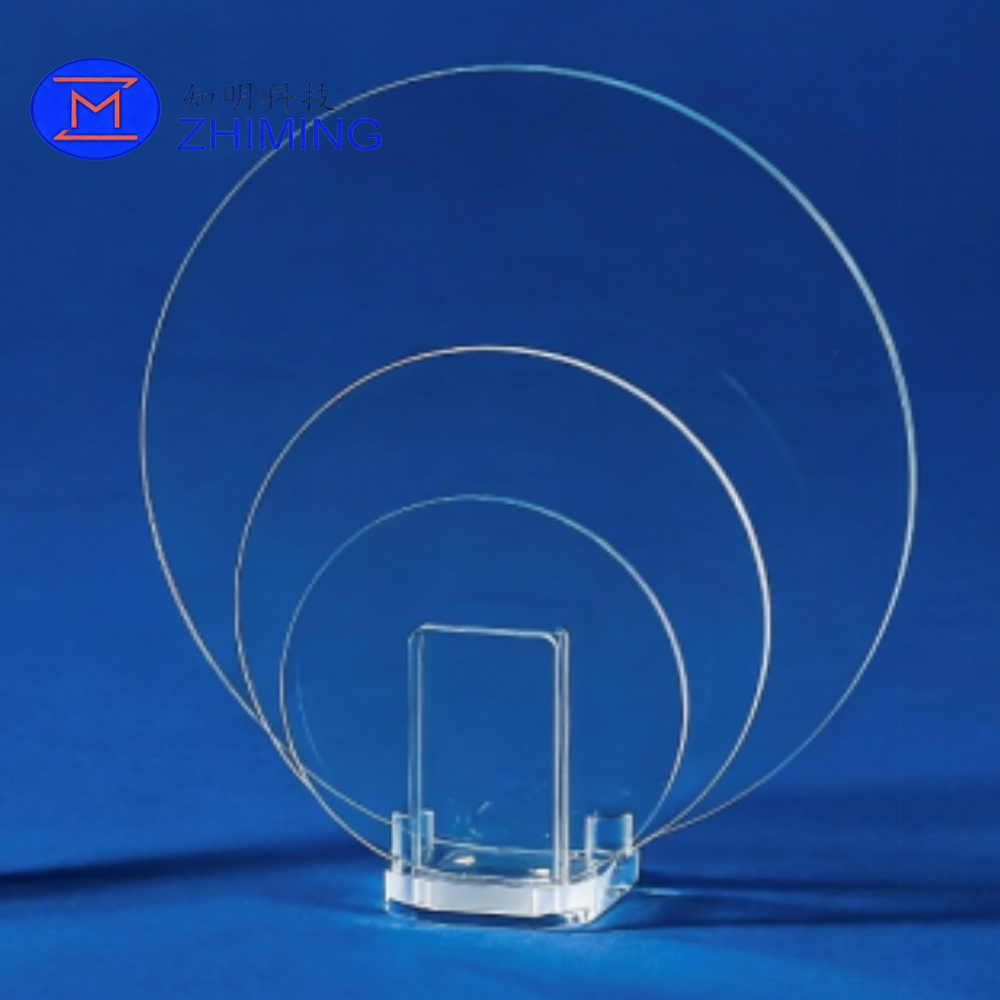

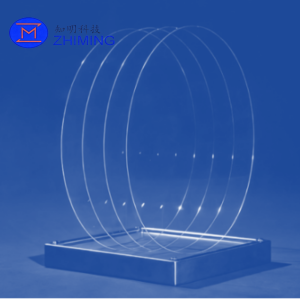

| Taille de la plaquette | 8 pouces / 12 pouces |

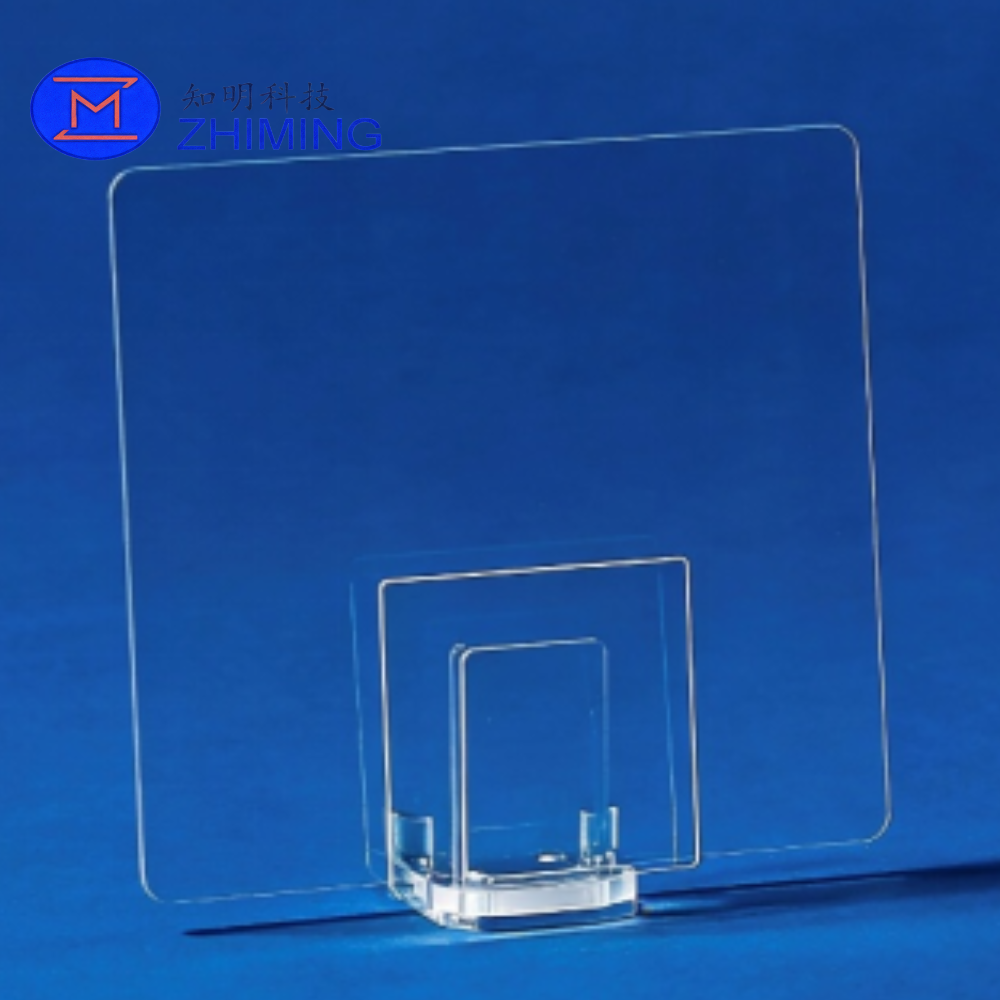

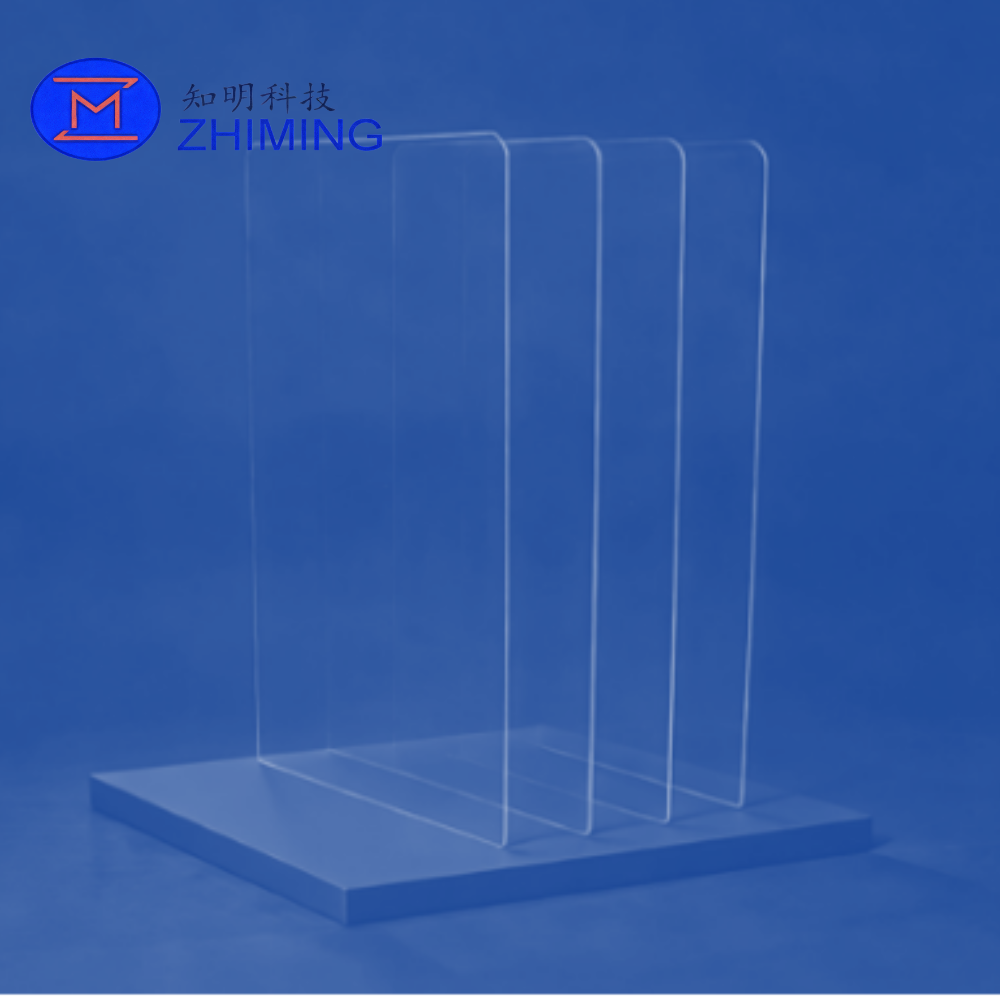

| Dimensions du panneau | de 100 × 100 mm à 510 × 515 mm |
| Gamme d'épaisseur | 0,7 – 2,0 mm |
Performances dimensionnelles et de surface
| Propriété | Qualité standard | Grade haute précision |
|---|---|---|
| Variation totale de l'épaisseur (TTV) | ≤ 3 μm | ≤ 2 μm |
| Distorsion | ≤ 100 μm | ≤ 50 μm |
| Tolérance d'épaisseur | ±0,010 mm | ±0,005 mm |
| Rugosité de la surface (Ra) | < 1,0 nm | < 1,0 nm |
| Gratter/Creuser | 60/40 | 40/20 |
Propriétés des matériaux
| Propriété | Valeur |
|---|---|
| Module de Young | 345 – 420 GPa |
| Dureté Vickers | 1 800 – 2 200 HV |
| Transmission optique | >83% (300–1 200 nm) |
| Densité | 3,98 g/cm³ |
| Conductivité thermique | 30–40 W/m·K |
| CTE (20 °C) | 5,6 – 7,7 × 10⁻⁶/K |
Domaines d'application
- Traitement de la face arrière des plaquettes ultra-minces
- Intégration hétérogène 2,5D / 3D
- Fabrication de TSV (Through-Silicon Via)
- Formation de la couche de redistribution (RDL)
- Systèmes de collage et de décollage temporaires de plaquettes
- Emballage en plaquette avec dispersion des sorties (FOWLP)
- Emballage au niveau du panneau en éventail (FOPLP)
- Techniques avancées d'amincissement et de manipulation des plaquettes (plaquettes de moins de 50 μm)
Valeur technique
Le support de plaquettes temporaire en saphir permet aux fabricants de solutions d'encapsulation avancées d'atteindre :
- Réduction significative du gauchissement des plaquettes et des déformations structurelles
- Amélioration de la précision d'alignement dans les processus d'encapsulation à pas fin
- Manipulation stable de plaquettes ultra-minces de moins de 50 μm
- Une plus grande régularité des rendements dans la production à grande échelle
- Amélioration de la répétabilité des processus et de la stabilité de la production
- Compatibilité avec les plateformes d'intégration hétérogènes de nouvelle génération
FAQ
Q1 : Quel est le principal avantage du saphir dans les supports de plaquettes temporaires ?
R : Le saphir offre une rigidité, une dureté et une stabilité thermique exceptionnelles, ce qui permet un contrôle optimal du gauchissement et une fiabilité mécanique supérieure dans les procédés d'encapsulation de pointe.
Q2 : Le saphir est-il adapté aux procédés de décollement au laser ?
R : Oui. Sa forte transmissivité optique sur toute la gamme de longueurs d'onde allant des UV à l'infrarouge moyen permet une pénétration efficace du laser, ce qui le rend parfaitement compatible avec les systèmes de décollement au laser.
Q3 : Les supports en saphir permettent-ils le conditionnement de panneaux de grand format ?
R : Oui. Les supports en saphir peuvent être fabriqués en grandes dimensions tout en conservant une excellente planéité et une répartition uniforme des contraintes, ce qui les rend adaptés aux applications FOPLP et à d'autres applications d'encapsulation de pointe à grande surface.
