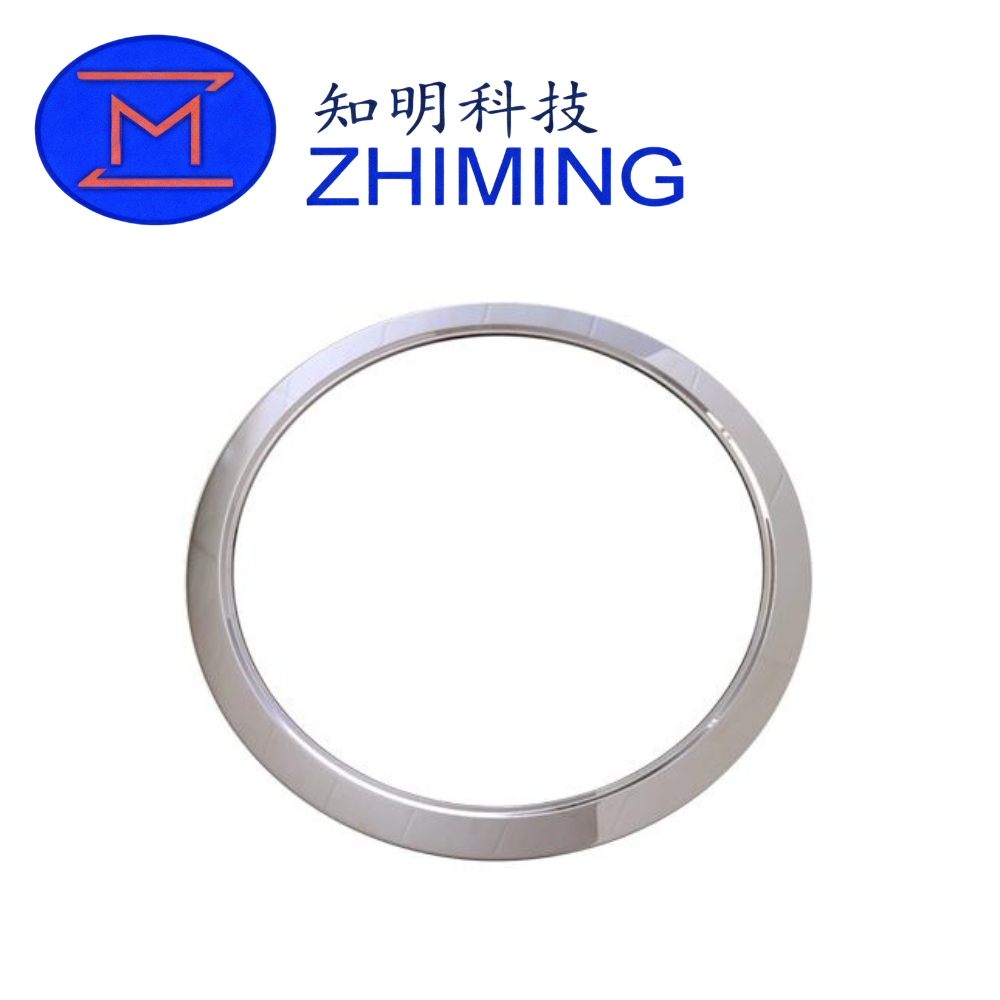

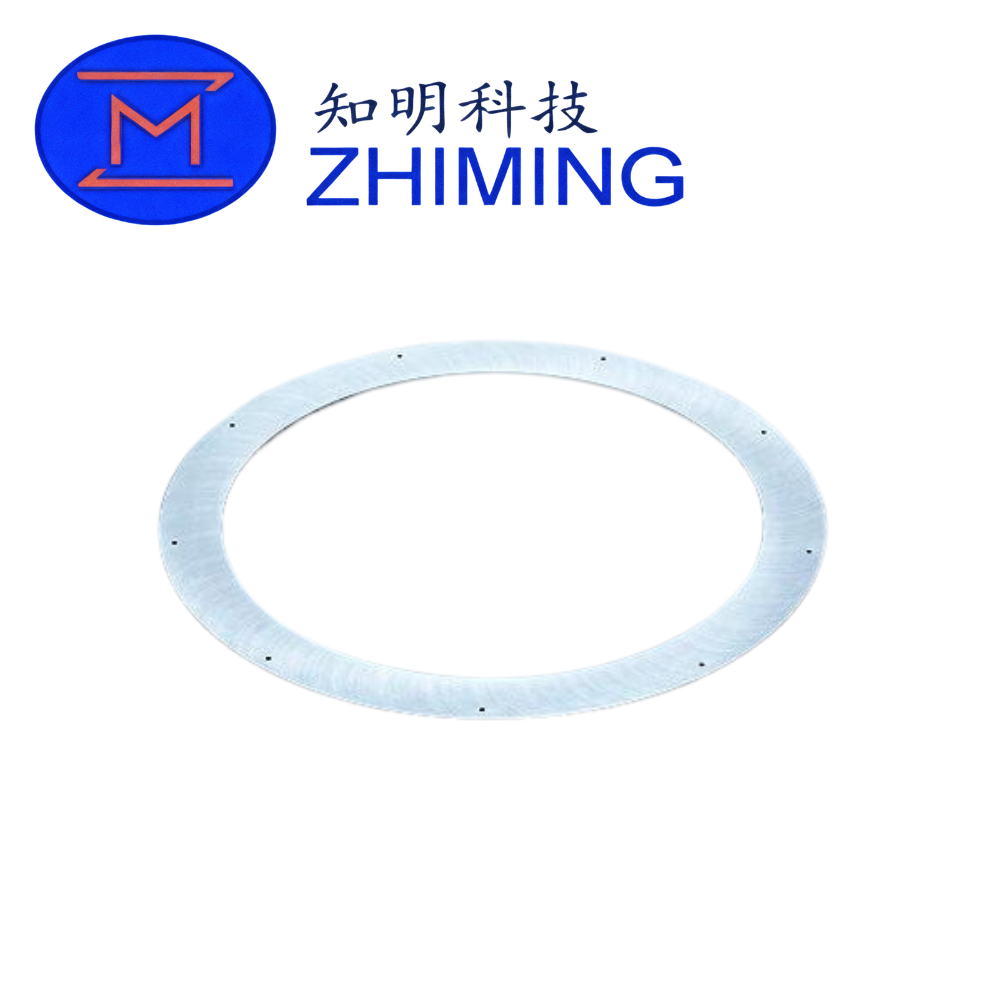

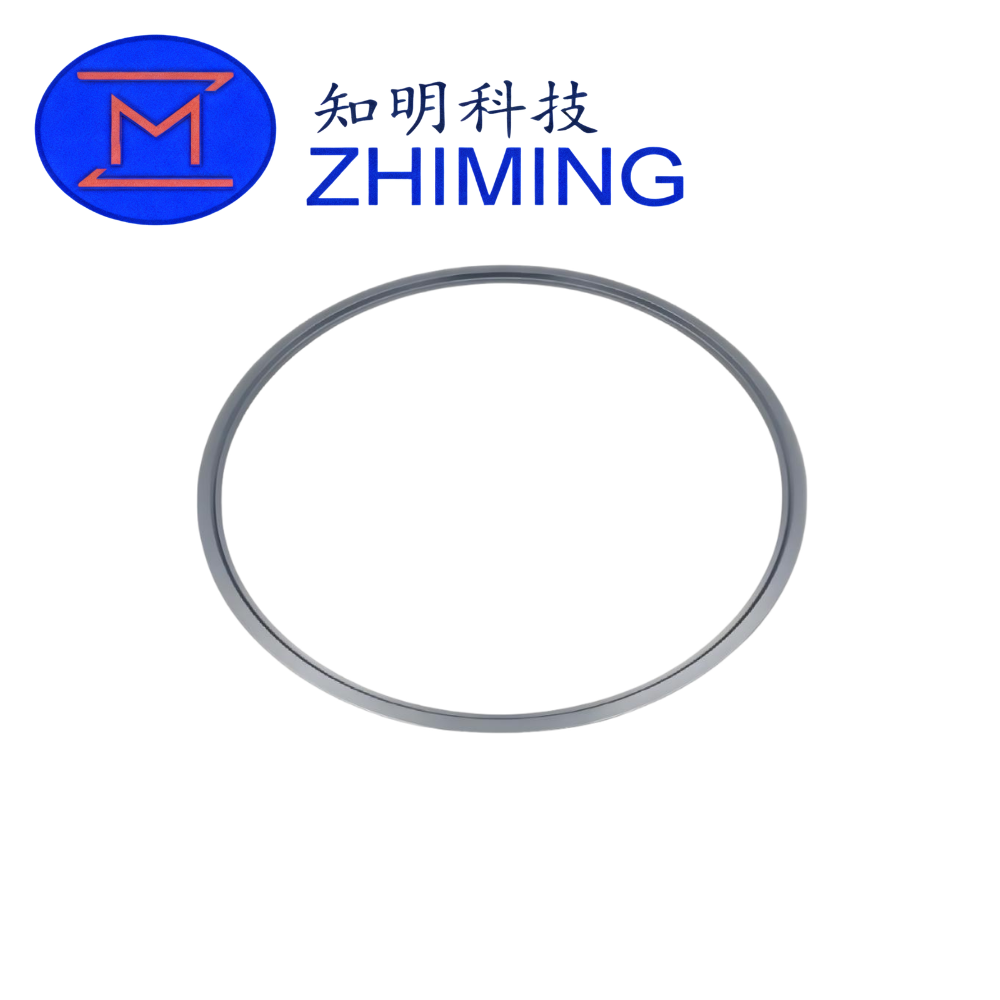

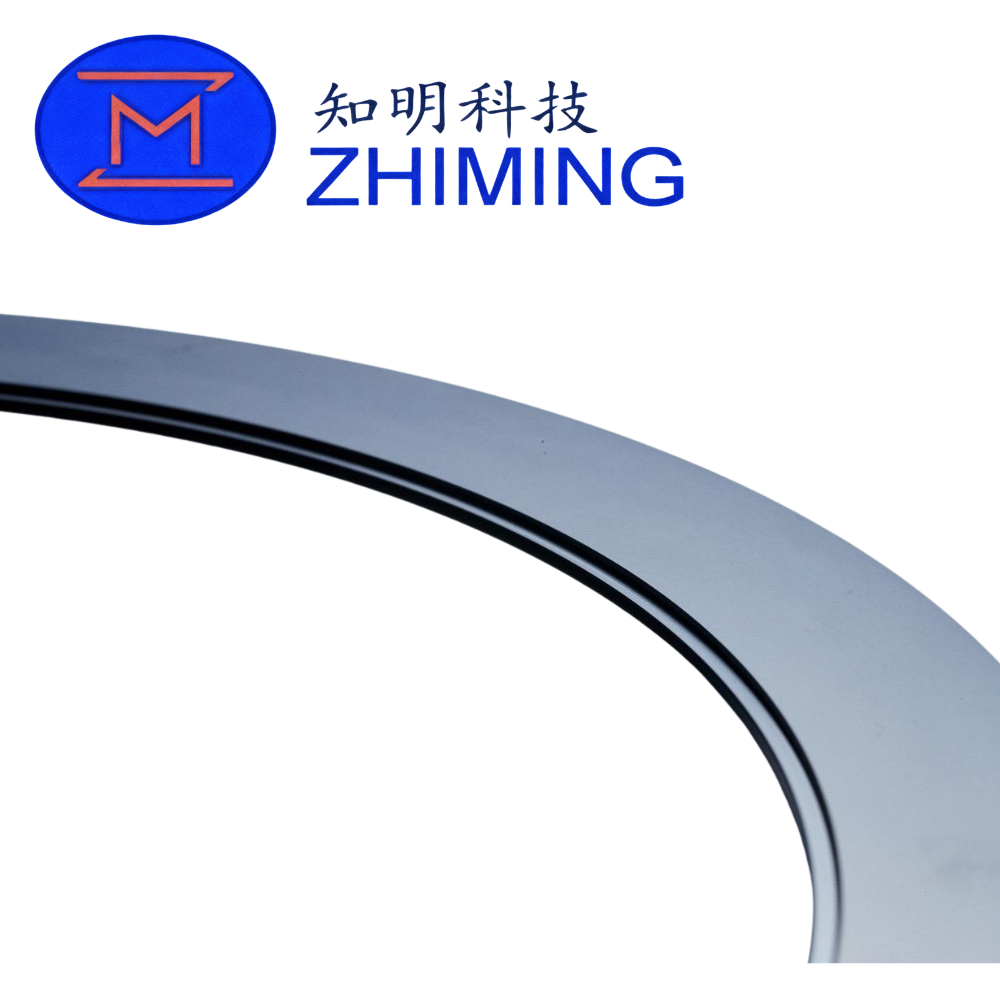

シリコンリング（Siリング）は、フォーカスリング、エッジリング、またはチャンバーライナーとして、半導体プラズマ処理装置で広く使用されているコンポーネントです。プラズマ分布を制御し、エッチングの均一性を向上させ、重要なチャンバー部品を高エネルギープラズマに直接さらされないように保護する上で重要な役割を果たしています。.
高純度単結晶シリコンまたは多結晶シリコンから製造されるシリコンリングは、シリコンウェーハプロセスとの優れた互換性を提供します。この本質的な材料適合性により、汚染リスクが大幅に低減されるため、シリコンリングは多くの半導体製造環境で好ましい選択肢となっています。.
運転中、シリコンリングはCF₄、SF₆、NF₃、Cl₂などのガスによって発生する反応性プラズマにさらされる。このような条件は、徐々に材料の浸食と表面の劣化を引き起こします。その結果、シリコンリングは重要な半導体消耗品に分類され、最適なプロセス性能と歩留まりを維持するために定期的な交換が必要となります。.
SiCリングに比べ、シリコンリングはコスト効率が高く、加工が容易なため、交換サイクルが許容でき、コスト管理が重要な用途に最適です。.
主な特徴
- 高純度シリコン材料：単結晶と多結晶があります。
- 優れたプロセス適合性：コンタミネーションリスクの低いシリコンウェーハプロセスに最適
- 安定した電気特性：安定したプラズマ挙動をサポート
- 精密加工：先端半導体工具のための厳しい公差（<10μm
- 複数の抵抗率オプション：さまざまなプラズマ制御要件に対応
- 費用対効果の高いソリューション：SiCの代替品と比較して低い初期コスト
- カスタム設計サポート：複雑な形状やサイズにも対応
技術仕様
| パラメータ | 仕様 |
|---|---|
| 素材 | 単結晶シリコン／多結晶シリコン |
| 純度 | ≥ 99.999%（5N半導体グレード） |
| 直径（最大） | 480mmまで |
| 厚さ | カスタム（通常5～30mm） |
| 抵抗率（低） | < 0.02 Ω-cm |
| 抵抗率（中） | 1 - 4 Ω-cm |
| 抵抗率（高） | 70 - 90 Ω-cm |
| 抵抗率の均一性 (RRG) | < 5% |
| 表面状態 | ポリッシュ／ラップ／研磨 |
| 表面粗さ（Ra） | ≤ 0.8 μm（研磨はもっと低くてもよい） |
| 加工精度 | < 10 μm |
| 平坦性 | ≤ 30 μm（サイズによる） |
| エッジタイプ | 面取り/半径カスタマイズ可能 |
| 品質管理 | ひび、欠け、傷、汚染なし |
アプリケーション
シリコンリングは、さまざまな半導体プロセス環境において必要不可欠である：
- プラズマエッチング装置（ICP / RIE）
- 化学蒸着（CVD / PECVD）
- フォーカスリング/エッジリング部品
- チャンバー保護とライニング部品
- ウェーハエッジプラズマ制御アプリケーション
コスト効率と安定した性能が要求される成熟したプロセスノードと中間プロセスノードの両方で広く使用されている。.
メリットとポジショニング
シリコンリングは、性能とコストのバランスの取れたソリューションを提供します。SiCリングとの比較
- 低コスト: 予算重視または高交換シナリオに最適
- 優れたプロセス適合性：特にシリコンベースのプロセスに最適
- 柔軟な製造：複雑なデザインへの加工が容易
- 信頼できる性能：大規模半導体生産で実証済み
しかし、極めて過酷なプラズマ条件下では、シリコンリングはSiCリングよりも早く摩耗する可能性がある。従って、材料の選択は、プロセス強度、期待寿命、およびコストを考慮して行う必要がある。.
よくあるご質問
Q1: シリコンリングは消耗品ですか？
はい。プラズマ環境では徐々に侵食されるため、重要な半導体消耗品と考えられています。.
Q2: 単結晶シリコンリングと多結晶シリコンリングの違いは何ですか？
単結晶シリコンは均一性と電気特性に優れ、多結晶シリコンはコスト効率に優れている。.
Q3: シリコンリングはカスタマイズできますか？
サイズ、厚さ、抵抗率、表面仕上げ、形状はすべてお客様の図面に従ってカスタマイズすることができます。.
Q4: シリコンリングはどのくらいの頻度で交換が必要ですか？
プロセス条件にもよるが、プラズマ耐性が低いため、一般的にはSiCリングよりも頻度が高い。.
Q5: 一般的なリードタイムはどのくらいですか？
仕様と数量によりますが、通常3～5週間かかります。.
