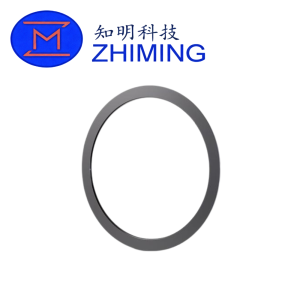

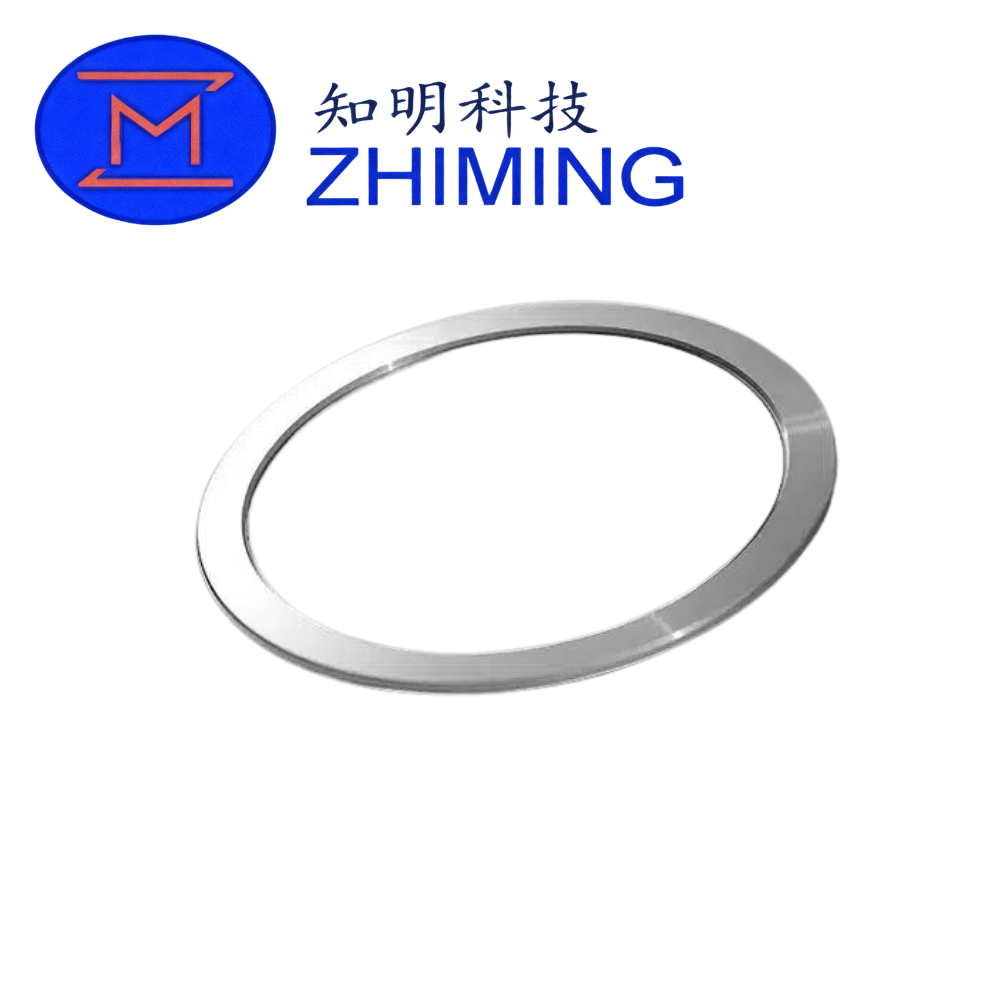

SiCリング（炭化ケイ素リング）は、半導体プラズマ処理装置、特にエッチングチャンバーや蒸着チャンバーで広く使用されている高性能部品です。化学気相成長（CVD）炭化ケイ素を使用して製造されたこの製品は、プラズマ浸食、高温、過酷な化学環境に対して卓越した耐性を発揮します。.
半導体製造では、チャンバー部品はフッ素や塩素ベースの化学物質（CF₄、SF₆、Cl₇）や高エネルギーイオン砲撃などの反応性ガスに連続的にさらされる。このような条件下では、従来のシリコン部品はより急速に劣化する傾向があります。対照的に、SiCリングは耐久性が大幅に向上し、パーティクルの発生が減少し、プロセスの安定性が向上します。.

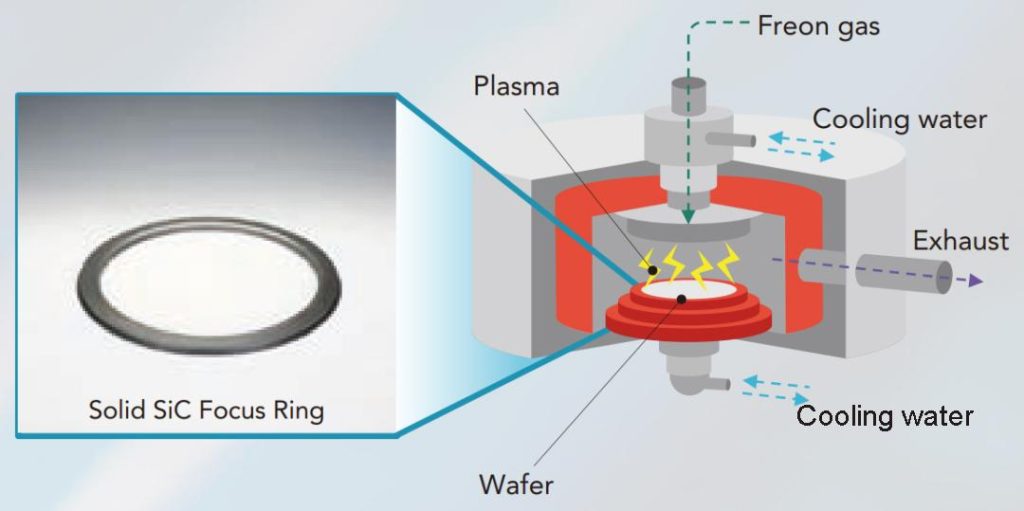

その優れた機械的強度、熱伝導性、化学的不活性により、CVD SiCは次世代半導体装置にとって最も信頼できる材料の一つと考えられています。SiCリングは通常、フォーカスリング、エッジリング、またはチャンバー保護リングとして設置され、プラズマ分布を制御し、重要なチャンバー部品を保護するのに役立ちます。.
これらのリングはクリティカルな半導体消耗品に分類され、従来のシリコンリングに比べてはるかに長い耐用年数を提供するため、先端プロセスノードや高スループット製造環境に最適です。.
主な特徴
- 高純度CVD SiC材料：優れた構造的完全性と最小限の汚染を保証
- 卓越したプラズマ耐性：フッ素および塩素系プラズマに対する優れた耐性
- 高温安定性：高温処理環境でも性能を維持
- 低パーティクル発生：ウェハーの歩留まりとプロセスの清浄度を向上
- 長寿命：通常、シリコン部品より数倍長い
- 精密加工：半導体ツールへのシームレスな統合のための厳しい公差(<10μm)

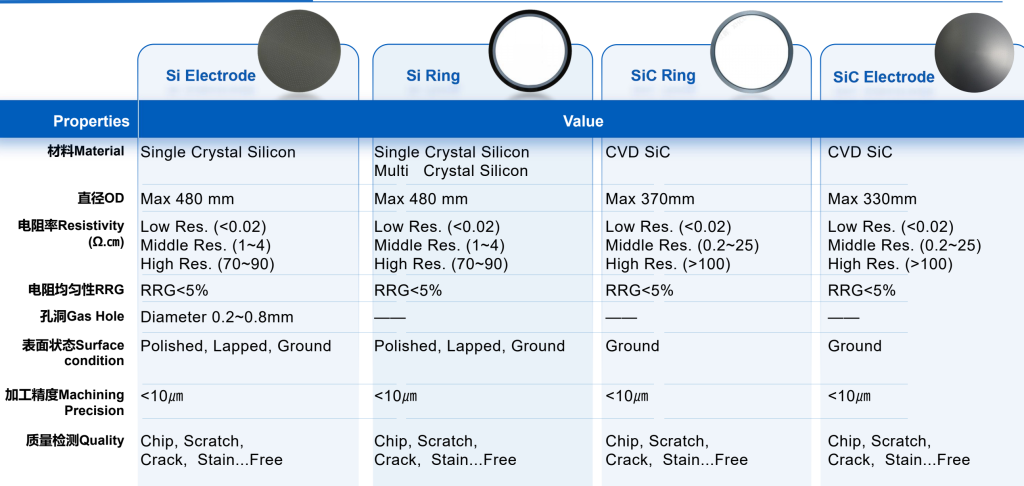

技術仕様
| パラメータ | 仕様 |
|---|---|
| 素材 | CVD炭化ケイ素(SiC) |
| 純度 | ≥ 99.9% |
| 密度 | ≥ 3.1 g/cm³ 以上 |
| 直径（最大） | 370mmまで |
| 厚さ | カスタム（通常5～30mm） |
| 抵抗率（低） | < 0.02 Ω-cm |
| 抵抗率（中） | 0.2 - 25 Ω-cm |
| 抵抗率（高） | > 100 Ω-cm |
| 抵抗率の均一性 (RRG) | < 5% |
| 表面状態 | グラウンド（ご要望に応じて研磨も可能） |
| 表面粗さ（Ra） | ≤ 1.6 μm（カスタマイズ可能） |
| 加工精度 | < 10 μm |
| 熱伝導率 | ~120-200 W/m-K |
| 硬度 | ~9.2モース |
| 品質管理 | ひび、欠け、汚染なし |
アプリケーション
SiCリングは、耐久性と耐プラズマ性が重要な半導体装置に不可欠な部品です：
- プラズマエッチング装置（ICP / RIE）
- 化学蒸着（CVD / PECVD）
- フォーカスリング/エッジリングの用途
- チャンバーライナーと保護部品
- 高密度プラズマ処理環境
特に、シリコン部品が寿命要件を満たせないような先端ノードや過酷なエッチングプロセスに適している。.
シリコンリングよりSiCリングを選ぶ理由
従来のシリコンリングに比べ、SiCリングは耐用年数とプロセスの安定性が大幅に向上しています。シリコンリングは初期費用対効果は高いものの、アグレッシブなプラズマ条件下では摩耗が速く、交換頻度が高くなります。.
一方、SiCリングは以下のような特徴がある：
- 3～10倍の長寿命
- 化学腐食に対するより優れた耐性
- パーティクル汚染の低減
- ダウンタイムとメンテナンスコストの削減
ハイエンドの半導体製造では、初期コストは高いものの、SiCコンポーネントを使用した方が総所有コスト（TCO）が低くなることが多い。.
よくあるご質問
Q1：SiCリングは消耗品ですか？
はい、重要な半導体の消耗品と考えられています。シリコン部品よりも寿命は長いのですが、プラズマにさらされるといずれ摩耗します。.
Q2: CVD SiC材料の利点は何ですか？
CVD SiCは、極めて高純度で緻密な構造を持ち、プラズマや化学薬品に対する耐性に優れているため、半導体用途に最適である。.
Q3: SiCリングはカスタマイズできますか？
はい。直径、厚さ、抵抗率、表面仕上げはすべて、お客様の図面または装置の要件に基づいてカスタマイズすることができます。.
Q4: SiCリングはシリコンリングに比べてどのくらい長持ちしますか？
通常、SiCリングはプロセス条件によって3～10倍長持ちする。.
Q5: リードタイムはどのくらいですか？
デザインの複雑さや数量にもよりますが、生産には通常4～8週間かかります。.
