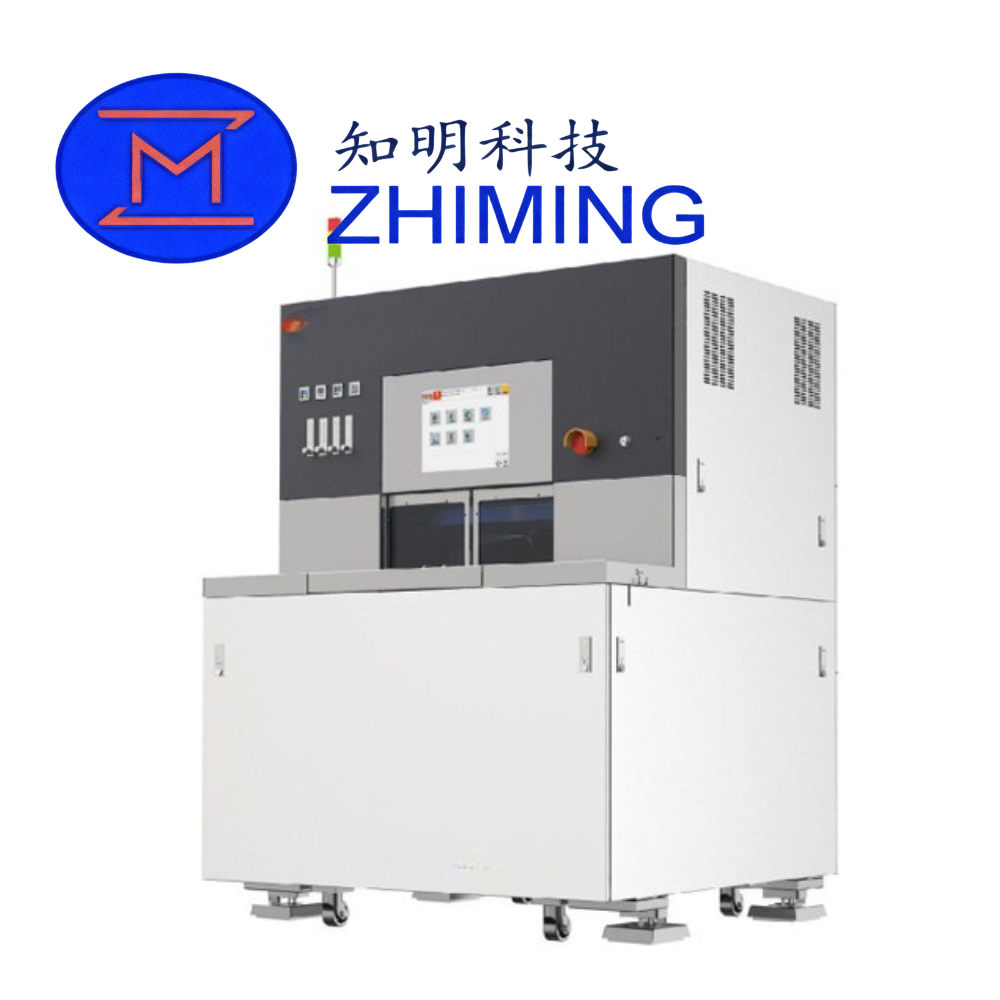

A HP-1201 automata szaggatógép egy nagy teljesítményű megoldás, amelyet kifejezetten nagy formátumú szubsztrátumok és több darabból álló vágási alkalmazásokhoz terveztek. A fejlett félvezetőcsomagolás és szubsztrátfeldolgozás változó igényeinek kielégítésére tervezett rendszer támogatja mind az ostyák (12 hüvelykig), mind a nagy felületű, akár 400 × 400 mm-es munkadarabok szeletelését.
A HP-1201 robusztus portálszerkezetével, ellentétes kétorsós konfigurációjával és testre szabható munkaplatformjával kivételes merevséget, stabilitást és teljesítményt biztosít. Különösen alkalmas szalaganyagokat, több szerszámból álló paneleket és összetett munkadarab-elrendezéseket tartalmazó alkalmazásokhoz.
A gép nagy pontosságú igazítást, intelligens ellenőrzést és rugalmas megmunkálási lehetőségeket integrál, így ideális választás a termelékenységet és vágási pontosságot egyaránt kereső gyártók számára.
Fő jellemzők
1. Nagy formátumú hordozókhoz tervezve
A HP-1201 a hagyományos kockázórendszerekkel ellentétben nagyméretű munkadarabokra és csomagolóanyagokra optimalizált:
- Legfeljebb 400 mm × 400 mm-es négyzet alakú anyagokat támogat
- Kompatibilis a 12 hüvelykes és az alatti ostyákkal
- Ideális panelszintű és fejlett csomagolási folyamatokhoz
Ezáltal kiválóan alkalmazkodik mind a félvezető-, mind a feltörekvő csomagolástechnológiákhoz.
2. Nagy hatékonyságú több darabos vágási képesség
A rendszer kiválóan alkalmazható többszálas és kötegelt feldolgozási alkalmazásokban:
- Több munkadarab egyidejű elhelyezésének támogatása
- Példa: egy ciklusban legfeljebb 5 csík (250 mm × 70 mm) feldolgozható.
- Jelentősen javítja az áteresztőképességet és csökkenti a kezelési időt
Ez a képesség különösen értékes a nagy volumenű gyártási környezetekben.
3. Ellentétes kétorsós rendszer a termelékenységért
A HP-1201 kétorsós szerkezettel rendelkezik, a tengelytávolság ≤ 22 mm:
- Párhuzamos vagy egymást követő vágási műveleteket tesz lehetővé
- Csökkenti az üresjárati távolságot
- Növeli a vágási hatékonyságot és az általános teljesítményt
A nagysebességű orsó forgásával (akár 60 000 fordulat/perc) kombinálva a rendszer gyors és pontos anyagleválasztást biztosít.
4. Portálszerkezet a kiváló stabilitásért
A gép nagy merevségű portálszerkezetet alkalmaz:
- Fokozott szerkezeti stabilitás nagysebességű működés közben
- Csökkentett rezgés a jobb vágási pontosság érdekében
- Alkalmas törékeny anyagok precíziós feldarabolására
Ez biztosítja az egyenletes teljesítményt még igényes feldolgozási körülmények között is.
5. Fejlett beállítási és ellenőrzési rendszer
Kettős mikroszkópos konfigurációval felszerelt:
- Gyors és pontos automatikus igazítást tesz lehetővé
- Támogatja a nagy felbontású vágásellenőrzést
- Javítja a vágás konzisztenciáját és csökkenti a hibákat
Ez kritikus fontosságú a félvezetőgyártás során a szoros tűréshatárok betartásához.
6. Opcionális Sub-CT penge kötöző funkció
Az opcionális Sub-CT segédkezelő funkció segít fenntartani a penge optimális állapotát:
- Csökkenti a peremforgácsolódást és a felületi hibákat
- Meghosszabbítja a penge élettartamát
- Javítja az általános vágási minőséget
7. Opcionális mélyvágású hűtőrendszer
Opcionálisan mélyre vágott hűtővízrendszer is rendelkezésre áll:
- Növeli a hűtés hatékonyságát vágás közben
- Csökkenti az anyagok termikus károsodását
- Javítja a felület minőségét és a vágási pontosságot
Műszaki specifikációk
| Paraméter | Specifikáció |
|---|---|
| Orsó teljesítmény | 1,8 kW |
| Orsó fordulatszám | 6000 - 60000 fordulat/perc |
| X-tengely út | 420 mm |
| X-tengely Sebesség | 0,1 - 1000 mm/s |
| X-tengely felbontás | 0,001 mm |
| Y1/Y2 Utazás | 420 mm |
| Y-tengely Felbontás | 0,0001 mm |
| Helymeghatározási pontosság | 0,002 mm |
| Felhalmozott hiba | 0,003 / 400 mm |
| Z1/Z2 Utazás | 13 mm |
| Ismételhetőség | 0,001 mm |
| Théta forgás | 380° ± 5° |
| Szögpontosság | 1 ívmásodperc |
| Mikroszkóp nagyítás | 1,5× (opcionális) / 0,8× |
| Világítás | Gyűrűs fény + koaxiális fény |
| Max munkadarab (kerek) | Ø300 mm |
| Max munkadarab (négyzet) | 400 × 400 mm |
| Gép mérete (W×D×H) | 1450 × 1250 × 1850 mm |
| Súly | 2000 kg |

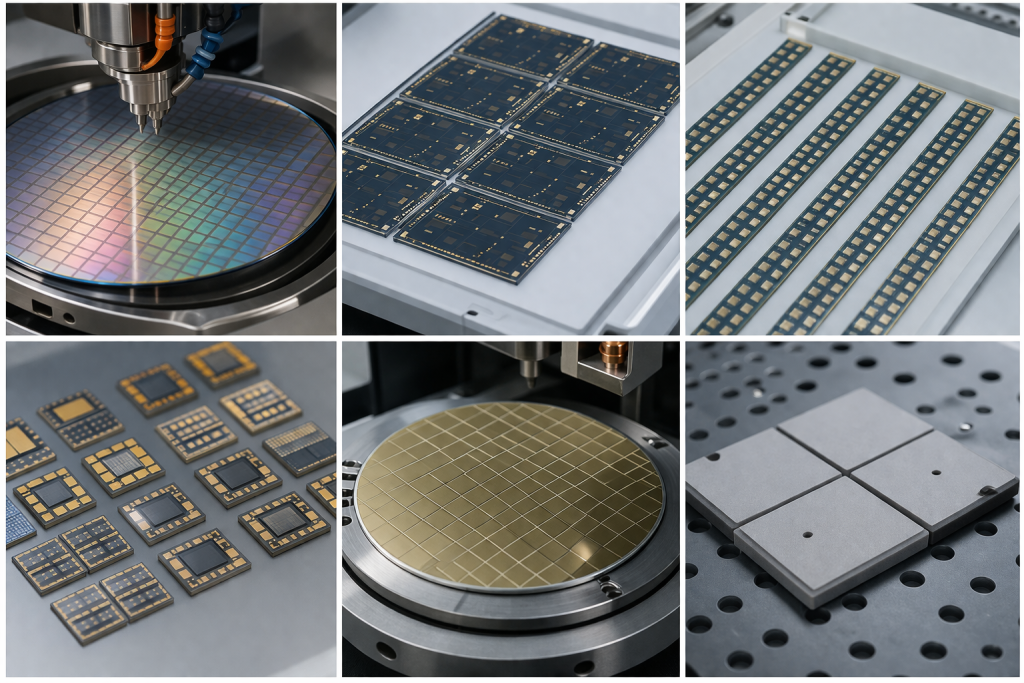

Alkalmazások
A HP-1201-et széles körben használják a fejlett gyártási területeken, ahol nagy vagy több munkadarab nagy pontosságú szeletelésére van szükség:
- Félvezető ostyák szeletelése (≤ 12 hüvelyk)
- Fejlett csomagolóanyagok
- Panel-szintű csomagolás (PLP)
- LED és optoelektronikai anyagok
- Kerámia és kemény, rideg anyagok
- Többszalagos és szakaszos vágási alkalmazások
Alapvető előnyök
Nagy áteresztőképesség
A többdarabos feldolgozás és a kétorsós kialakítás jelentősen növeli a termelékenységet.
Rugalmas feldolgozás
A testreszabható munkaasztal lehetővé teszi a különböző formák és elrendezések feldolgozását.
Precizitás és stabilitás
A portálszerkezet és a fejlett igazítórendszer nagy pontosságot és megismételhetőséget biztosít.
Költséghatékonyság
A csökkentett feldolgozási idő és a jobb penge élettartam csökkenti az általános működési költségeket.
Gyakran ismételt kérdések (GYIK)
1. Mekkora a HP-1201 által támogatott maximális munkadarabméret?
A HP-1201 támogatja mind a wafer-, mind a nagy formátumú hordozókat. Akár 12 hüvelykes (Ø300 mm) kerek ostyákat és 400 × 400 mm-es négyzet alakú munkadarabokat is meg tud dolgozni. Ez különösen alkalmassá teszi a fejlett csomagolási és panel szintű alkalmazásokhoz.
2. Alkalmas-e a HP-1201 több darabból álló vagy szalagvágási alkalmazásokhoz?
Igen. A HP-1201 kifejezetten több darabból álló és szalagvágásra optimalizált. Egyetlen ciklusban több szalagot képes feldolgozni - például akár 5 darab 250 mm × 70 mm-es szalagot -, jelentősen javítva az áteresztőképességet és csökkentve a kezelési időt a sorozatgyártás során.
3. Hogyan biztosítja a gép a vágási pontosságot és stabilitást?
A HP-1201 nagy pontosságot biztosít a következők kombinációjával:
- Nagy merevségű portálszerkezet a stabil működéshez
- Kettős mikroszkópos rendszer a pontos igazításhoz és ellenőrzéshez
- Nagy felbontású mozgásvezérlés (akár 0,0001 mm felbontás)
- Kettős orsós konfiguráció a kiegyensúlyozott és hatékony vágás érdekében
Ezek a jellemzők együttesen egyenletes vágási minőséget, minimális forgácsolást és megbízható teljesítményt biztosítanak igényes alkalmazásokban.
