Die Halbleiterfertigung ist eines der anspruchsvollsten industriellen Systeme, das sich durch extreme Präzision, hohe Kapitalintensität und komplexe Prozessintegration auszeichnet. Die Anlagen spielen eine grundlegende Rolle im gesamten Produktionsablauf und bestimmen direkt die Prozessfähigkeit, die Leistung der Geräte, den Ertrag und die Kosteneffizienz. Dieser Artikel bietet einen strukturierten und akademischen Überblick über die Anlagen für die Halbleiterfertigung, wobei der Schwerpunkt auf den acht wichtigsten Fertigungsschritten und den fünf wichtigsten Front-End-Werkzeugkategorien liegt. Er zielt darauf ab, ein umfassendes Verständnis dafür zu vermitteln, wie Anlagentechnologien die moderne Produktion integrierter Schaltungen ermöglichen.
1. Struktur der Industrie und die Rolle der Ausrüstung
Die Halbleiterindustrie wird in der Regel in drei Segmente unterteilt:
- Vorgelagert: Materialien und Ausrüstung
- Midstream: Wafer-Fertigung
- Nachgelagert: Verpackung, Prüfung und Anwendungen
Dabei stellt die Ausrüstung das technologieintensivste Segment dar. Sie bilden die Infrastruktur für alle Fertigungsprozesse und definieren die Obergrenzen der Fertigungskapazität.
2. Acht wichtige Schritte in der Halbleiterherstellung und die entsprechenden Anlagen

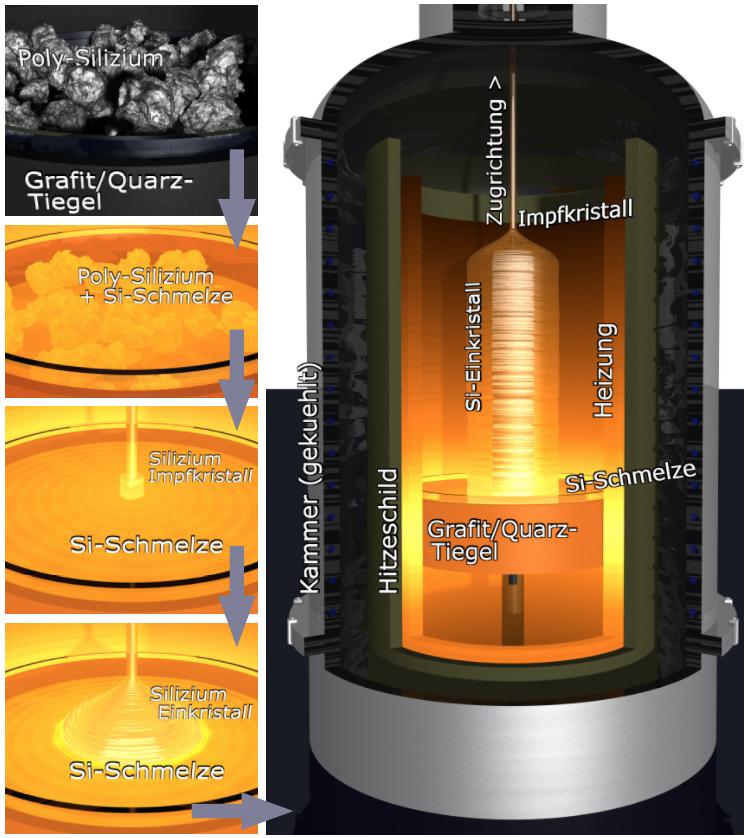

2.1 Wafer-Herstellung (Vorbereitung des Siliziumsubstrats)
In dieser Phase wird hochreines Polysilizium in einkristalline Siliziumblöcke umgewandelt, die dann in Scheiben geschnitten und zu Wafern poliert werden.
Die wichtigsten Ausstattungsmerkmale sind:
- Kristallzuchtöfen
- Multiseil-Sägen
- Doppelseitige Schleifsysteme
- Chemisch-mechanische Polierwerkzeuge
- Reinigungs- und Inspektionssysteme
In diesem Schritt werden die Ebenheit des Wafers, die Fehlerdichte und die allgemeine Substratqualität bestimmt.

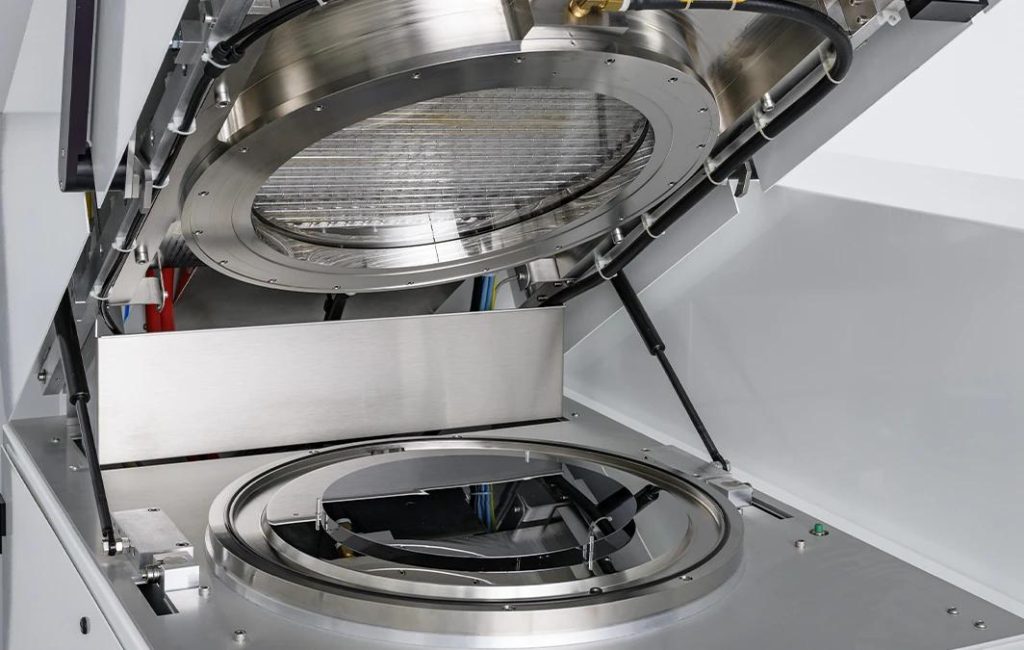

2.2 Oxidation
Durch die Oxidation bildet sich eine gleichmäßige Siliziumdioxidschicht auf der Waferoberfläche, die als Isolier- oder Maskierungsschicht dient.
Grundausstattung:
- Oxidations-/Diffusionsöfen
- Systeme zur schnellen thermischen Verarbeitung (RTP)
- Ionenimplantationssysteme
- Wafer-Reinigungswerkzeuge

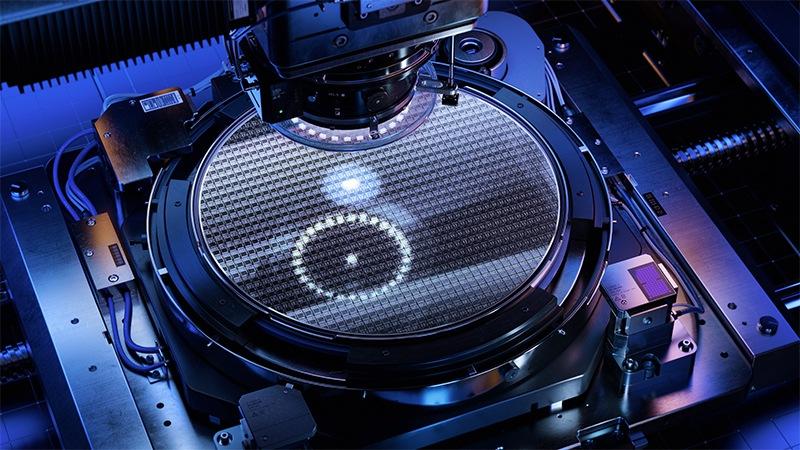

2.3 Fotolithografie
Bei der Fotolithografie werden Schaltkreismuster von Masken durch Belichtung auf den Wafer übertragen.
Die wichtigsten Ausstattungsmerkmale sind:
- Lithografiesysteme (EUV/DUV)
- Photoresistbeschichtung und Entwicklungsspuren
- Maskenprüfgeräte
- Messsysteme für kritische Abmessungen (CD)
In diesem Schritt werden die minimale Featuregröße und der Prozessknoten festgelegt.

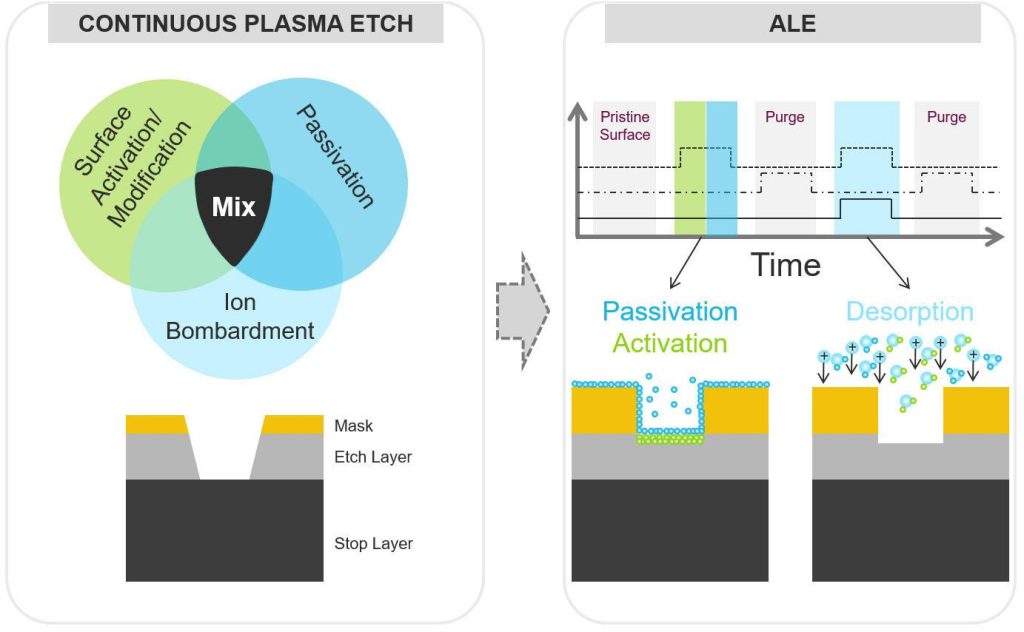

2.4 Ätzen
Beim Ätzen wird unerwünschtes Material entfernt, um Muster in darunter liegende Schichten zu übertragen.
Hauptausrüstung:
- Systeme für Trockenätzung (Plasmaätzung)
- Werkzeuge zum Nassätzen
- Endpunkt-Erkennungssysteme
In fortgeschrittenen Prozessen wird zunehmend das Atomic Layer Etching eingesetzt, um Präzision auf atomarer Ebene zu erreichen.
2.5 Dünnschichtabscheidung
Bei der Dünnschichtabscheidung werden funktionelle Schichten wie Dielektrika, Metalle und Halbleiter hergestellt.
Zu den wichtigsten Techniken gehören:
- Chemische Gasphasenabscheidung
- Physikalische Gasphasenabscheidung
- Atomlagenabscheidung
- Epitaxiales Wachstum

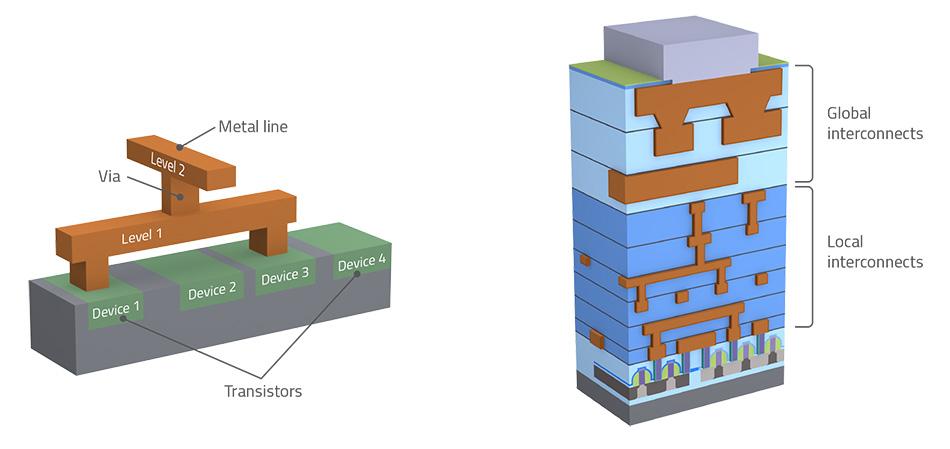

2.6 Metallisierung und Verbindungstechnik
7
In dieser Phase werden die elektrischen Verbindungen zwischen den Geräten durch Metallschichten hergestellt.
Wichtige Ausstattung:
- Galvanisierungssysteme
- CMP-Werkzeuge
- Systeme zur Metallabscheidung
- Werkzeuge zum Ätzen von Durchgängen und Gräben
2.7 Prüfung
6
Die Prüfung gewährleistet die Funktionalität und filtert defekte Chips heraus.
Grundausstattung:
- Automatisierte Prüfgeräte (ATE)
- Sondenstationen
- Sortiersysteme
- Inspektionswerkzeuge

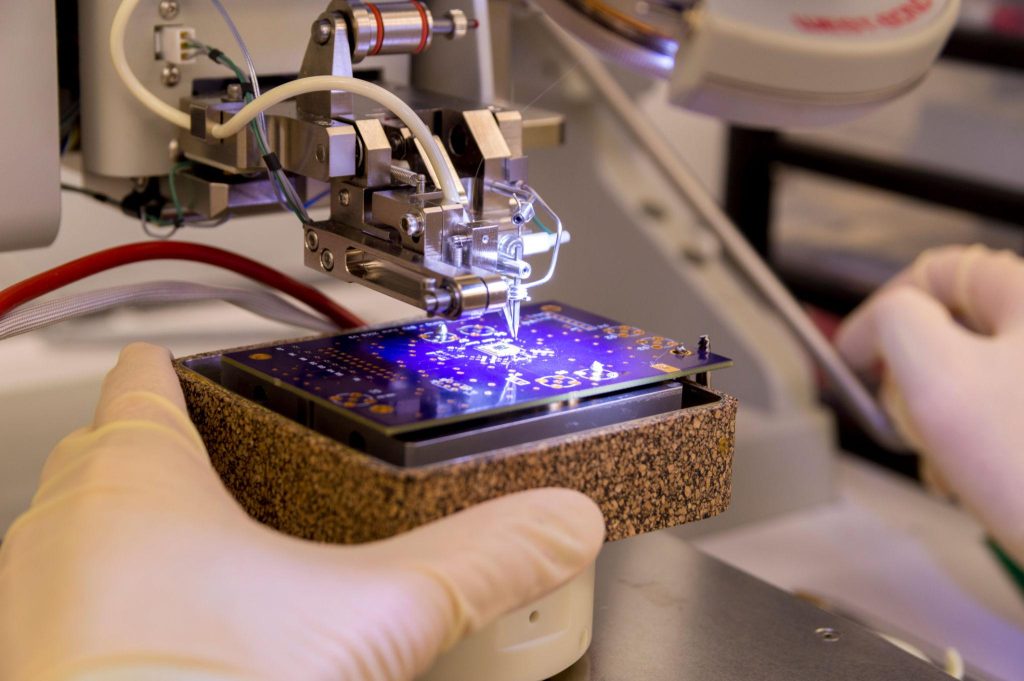

2.8 Verpackung
Die Verpackung schützt die Chips und ermöglicht elektrische Verbindungen und Wärmeableitung.
Die Ausstattung umfasst:
- Systeme zum Kleben von Stanzformen
- Werkzeuge zum Drahtbonden
- Flip-Chip-Bonding-Systeme
- Werkzeuge zum Formen und Beschneiden
- Durch-Silizium-Via-Verarbeitungssysteme
3. Fünf Hauptkategorien von Front-End-Geräten
Auf Front-End-Anlagen entfallen mehr als 80% der gesamten Fab-Investitionen, sie sind das technologische Herzstück der Halbleiterfertigung.
3.1 Lithografiesysteme
Die Lithografie definiert die kleinste Strukturgröße und wird oft als die kritischste und komplexeste Gerätekategorie angesehen.
Wesentliche Merkmale:
- Ultrahochpräzise Optik
- Ausrichtung im Nanometerbereich
- Extreme Systemintegration
3.2 Ätzsysteme
Ätzsysteme übertragen Muster in Materialien und gehören zu den wertvollsten Faktoren in der Fertigung.
Entwicklungstendenzen:
- Hohe Anisotropie
- Präzision auf atomarer Ebene
- Multimaterial-Kompatibilität
3.3 Abscheidungssysteme
Mit Abscheidungswerkzeugen werden mehrschichtige Bauelementstrukturen hergestellt.
Wichtige Fortschritte:
- Kontrolle der Dicke auf atomarer Ebene
- Hohe Gleichmäßigkeit
- Geringe Fehlerdichte
3.4 Ionenimplantationssysteme
Durch Ionenimplantation werden Dotierstoffe in das Halbleitergitter eingebracht, um die elektrischen Eigenschaften zu steuern.
Kernkompetenzen:
- Präzise Energie- und Dosissteuerung
- Einheitliche Implantation
- Breite Energieabdeckung
3.5 Messtechnik und Inspektionssysteme
Messgeräte liefern Prozessrückmeldungen und gewährleisten die Kontrolle der Ausbeute.
Die Funktionen umfassen:
- Inspektion von Defekten
- Messung der kritischen Dimension
- Charakterisierung von Dünnschichten
Diese Systeme sind für die Herstellung fortgeschrittener Knotenpunkte unerlässlich.
4. Technologie-Trends
Die Entwicklung von Halbleiterausrüstungen wird von mehreren wichtigen Trends bestimmt:
- Zunehmende Präzision bis an die physikalischen Grenzen
- Höherer Grad der Automatisierung und Systemintegration
- Wachstum der fortgeschrittenen Verpackungstechnologien
- Datengesteuerte Fertigung und Prozesskontrolle in Echtzeit
5. Schlussfolgerung
Halbleiterfertigungsanlagen bilden das Rückgrat der Industrie für integrierte Schaltungen. Jeder Fertigungsschritt ist auf spezialisierte Werkzeuge angewiesen, die in streng kontrollierten Umgebungen arbeiten. Da die Prozessknoten immer kleiner werden und die Anforderungen an die Anwendungen steigen, bleibt die Innovation der Anlagen die wichtigste Triebfeder für den technologischen Fortschritt.
Künftige Fortschritte werden sich auf höhere Präzision, verbesserte Effizienz und eine tiefere Integration in das gesamte Produktionssystem konzentrieren, um eine kontinuierliche Weiterentwicklung der Halbleitertechnologie zu gewährleisten.
