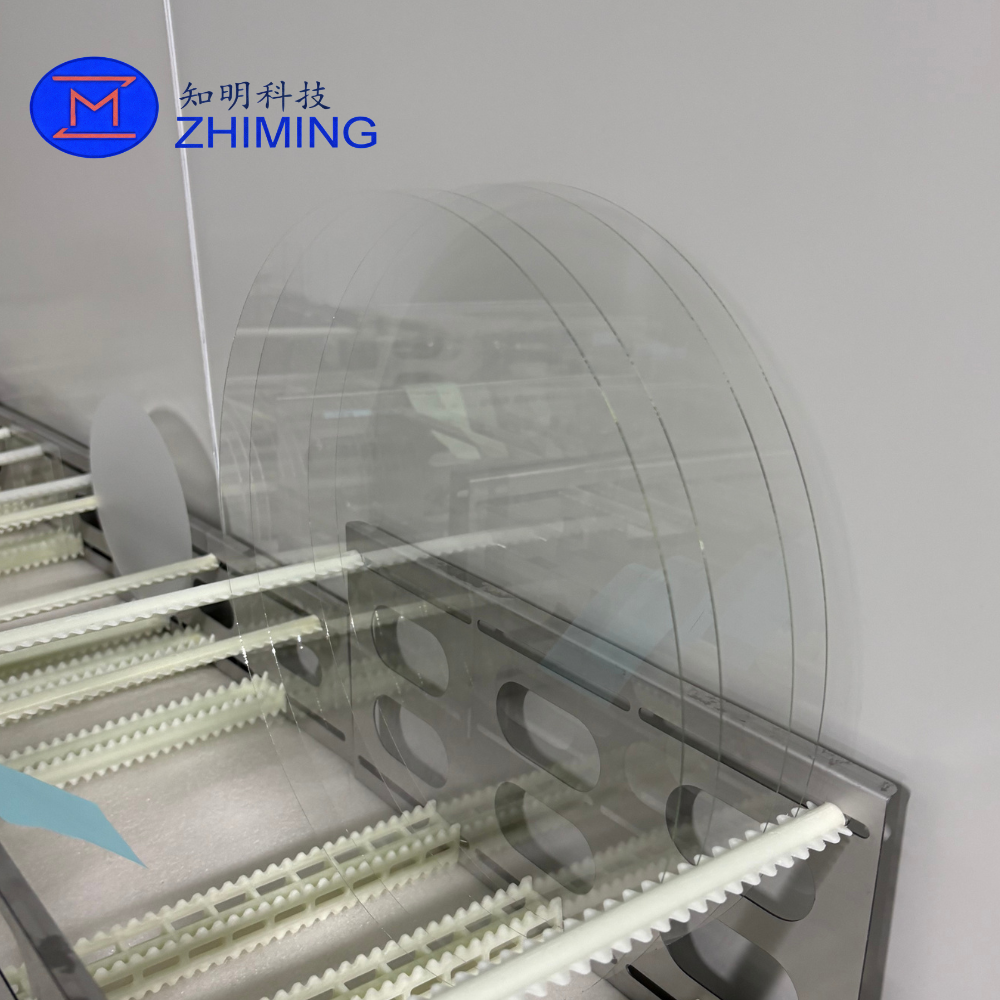

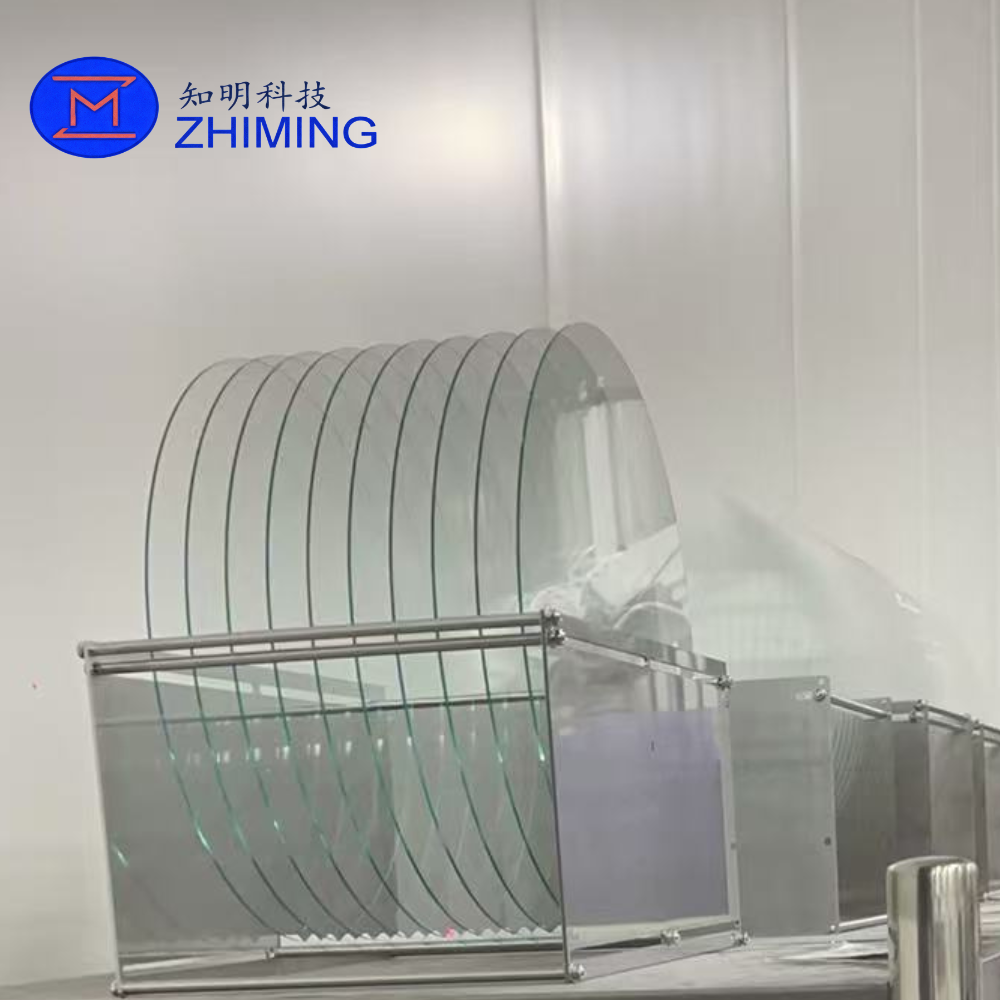

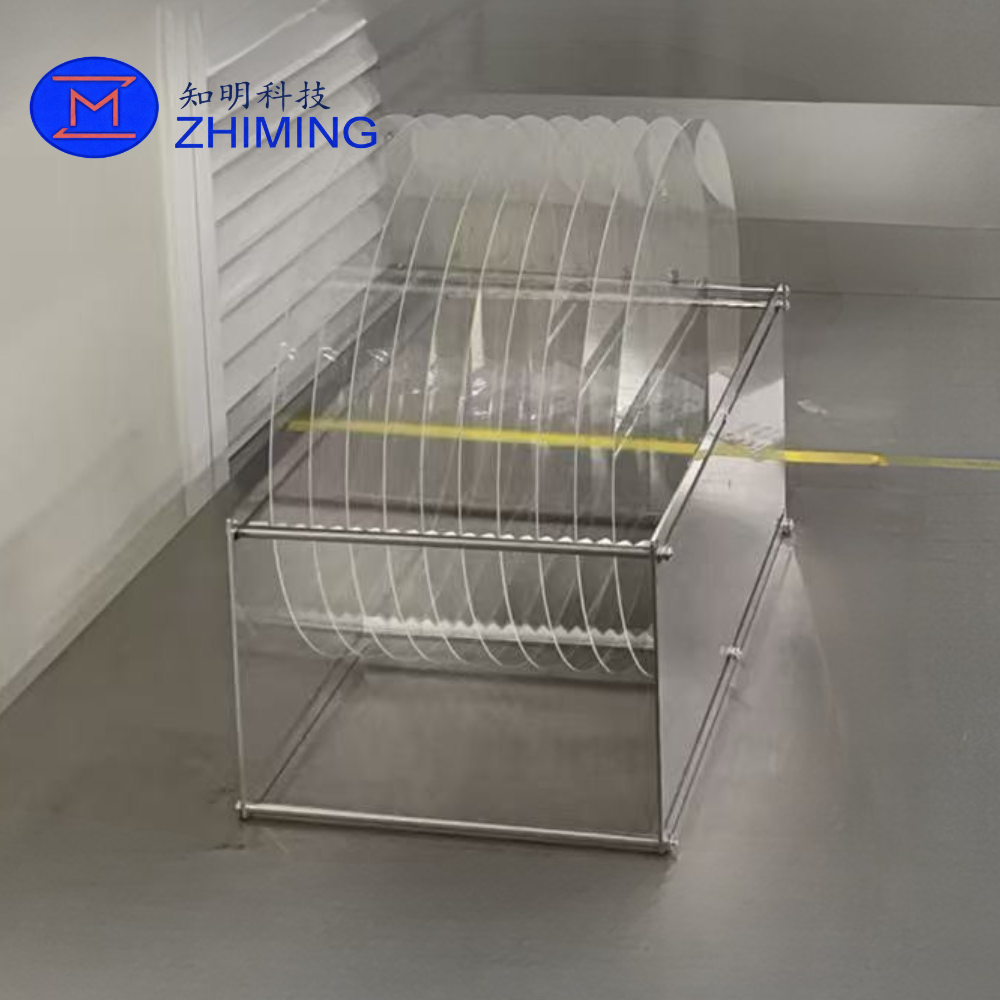

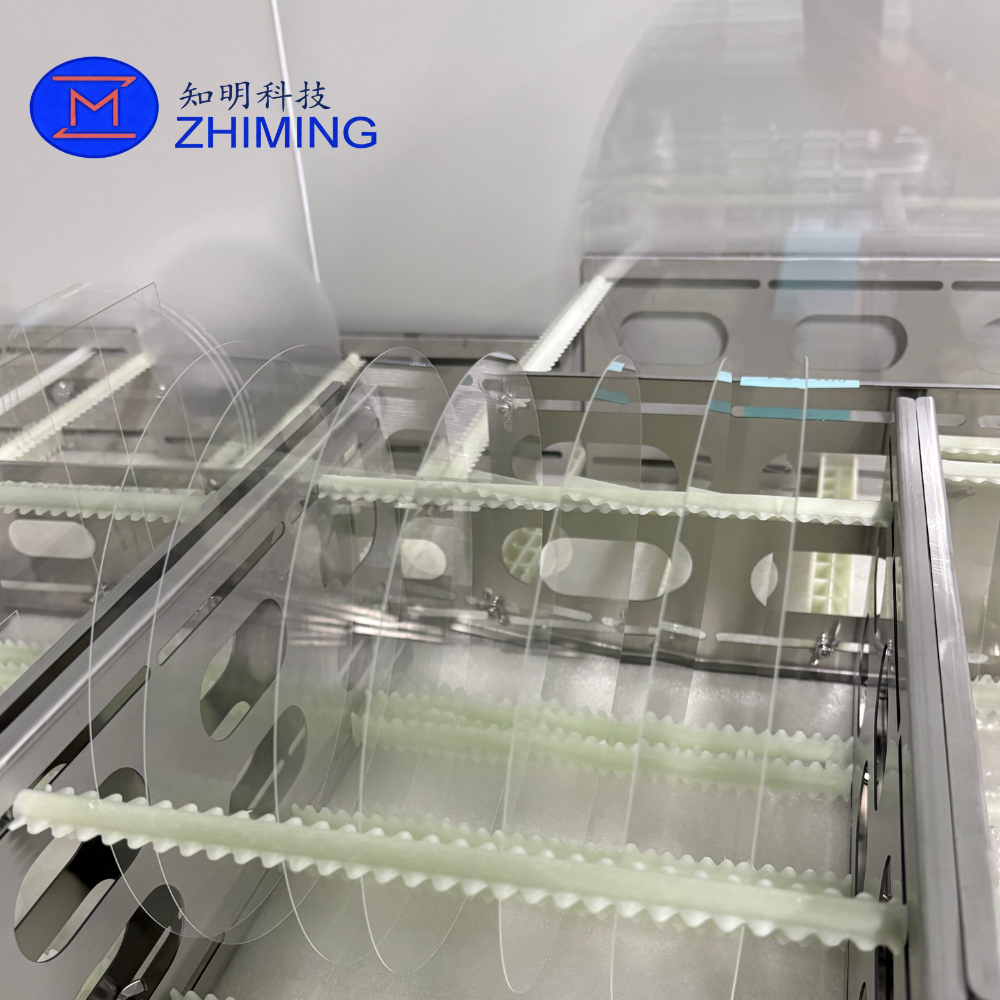

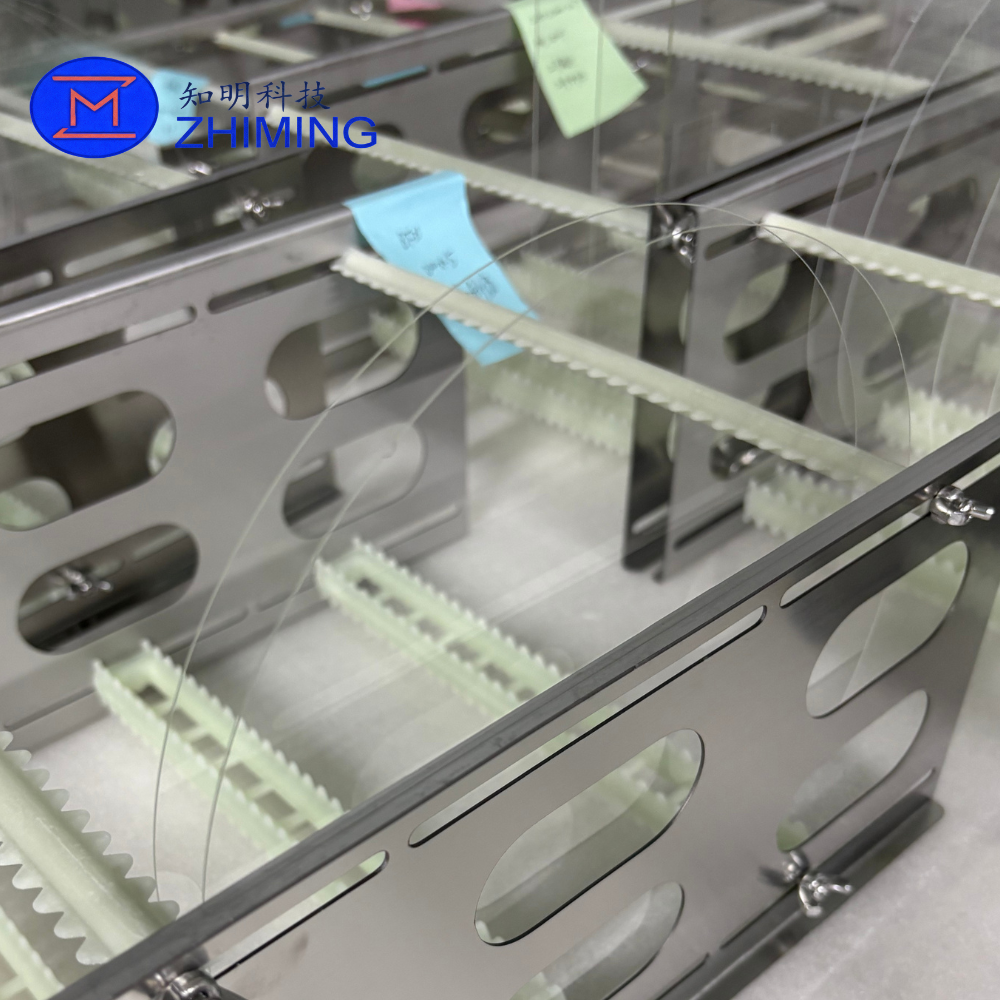

Gelişmiş Yarı İletken ve MEMS Uygulamaları için 12-Inch Cam Yonga

12 inç (300 mm) cam yonga, gelişmiş yarı iletken üretimi, MEMS cihazları, optik sistemler ve yonga düzeyinde paketleme (WLP / FOWLP) için tasarlanmış üst düzey bir alt tabakadır. Cihaz entegrasyonu artmaya devam ettikçe ve paketleme yapıları giderek daha karmaşık hale geldikçe, geniş çaplı cam yongalar geleneksel silikon alt tabakalara karşı önemli bir alternatif haline gelmektedir.

Daha küçük yonga formatlarıyla karşılaştırıldığında, 12 inçlik cam yongalar önemli ölçüde daha yüksek üretim verimliliği, seri üretim için daha iyi ölçeklenebilirlik ve gelişmiş litografi ve paketleme süreçleriyle uyumluluk sunar. Bu yongalar, yüksek boyutsal kararlılık, düşük dielektrik kaybı, mükemmel optik şeffaflık ve son derece pürüzsüz yüzey kalitesi gerektiren yeni nesil elektronik sistemlerde yaygın olarak kullanılmaktadır.

Bu yonga plakaları, uygulama gereksinimlerine bağlı olarak borosilikat cam, erimiş silika, kuvars ve alkali içermeyen cam gibi yüksek saflıkta malzemeler kullanılarak üretilmektedir. Her bir yonga plakası, düzlük, kalınlık homojenliği ve yüzey pürüzlülüğü üzerinde sıkı bir kontrol sağlamak amacıyla hassas kesme, taşlama, parlatma ve temizleme işlemlerinden geçirilir.

12 inçlik cam yonga plakaları için mevcut malzeme türleri

Borosilikat Cam (12 inçlik yonga)

• Silikonla mükemmel termal genleşme uyumu (~3,2 ppm/K)
• Anodik birleştirme uygulamaları için idealdir
• Yüksek kimyasal dayanıklılık
• Termal döngü sırasında sabit mekanik özellikler
• MEMS ve paketleme yapılarında yaygın olarak kullanılmaktadır

Kuvars Cam (12 inçlik yonga)

• Son derece yüksek optik geçirgenlik (UV’den IR aralığına kadar)
• Çok düşük safsızlık ve OH içeriği
• Yüksek sıcaklık direnci
• Ra ≤ 0,5 nm'ye kadar yüzey pürüzlülüğü
• Optik MEMS ve fotonik uygulamaları için uygundur

Erimiş Silika (12 inçlik yonga)

• Son derece düşük termal genleşme (~0,5 ppm/K)
• Yüksek saflıkta sentetik malzeme
• Mükemmel termal şok direnci
• Optik iletim >90% (200–2000 nm aralığı)
• Üst düzey optik ve yarı iletken uygulamaları için idealdir

Alkali İçermeyen Cam (12 inçlik yonga)

• Ağır metal kirliliği içermez (As, Sb, Ba, halojenürler)
• Düşük floresan arka planı
• Yüksek dielektrik kararlılığı
• Gelişmiş yarı iletken üretim süreçleriyle uyumlu
• Mükemmel kimyasal dayanıklılık

Önemli Teknik Özellikler (12 inçlik cam yonga)

Boyutsal Parametreler

• Yonga çapı: 300 mm (12 inç)
• Kalınlık aralığı: 500 μm – 2000 μm (isteğe göre ayarlanabilir)
• Kalınlık toleransı: ±5 μm ila ±20 μm
• Toplam Kalınlık Değişimi (TTV): ≤ 10–15 μm (yüksek hassasiyet sınıfı)

Yüzey Kalitesi

• Yüzey pürüzlülüğü (Ra): ≤ 1,0 nm standart
• Ultra parlak seçenek: Ra ≤ 0,5 nm
• Yüzey düzlüğü: ≤ λ/10 (isteğe bağlı yüksek kalite spesifikasyonu)
• Kenar işleme: pahlı / yuvarlatılmış / özel profil
• Çift taraflı cilalı (DSP) veya tek taraflı cilalı (SSP) seçenekleri mevcuttur

Malzeme Performansı (Referans Değerler)

Üretim Kapasiteleri

12 inçlik cam yonga plakalarımız, gelişmiş hassas üretim koşulları altında üretilmektedir:

• Yüksek hassasiyetli CNC şekillendirme ve dilimleme
• Kimyasal Mekanik Parlatma (CMP)
• Sub-nanometre yüzey işleme teknolojisi

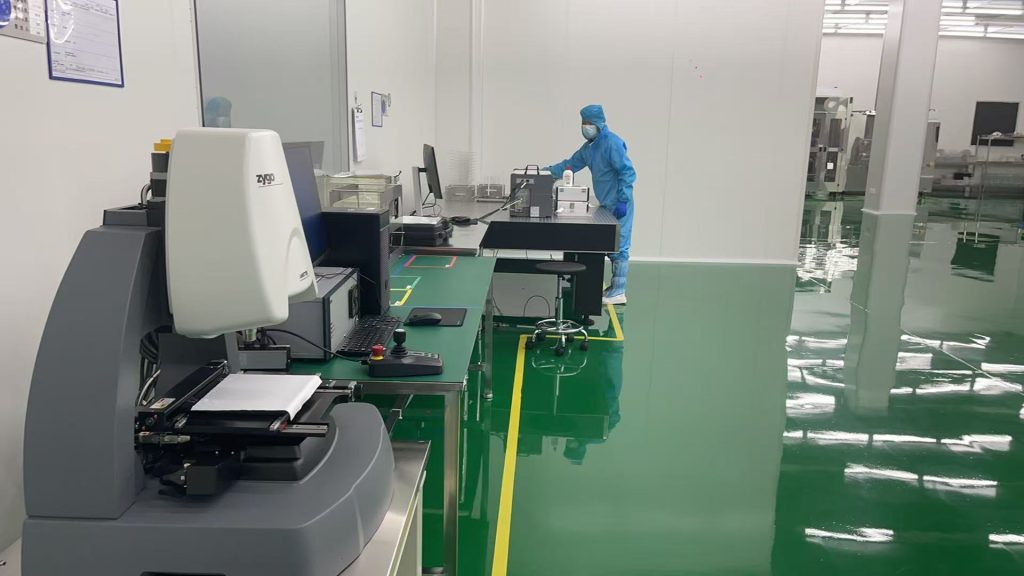

• Temiz oda standartlarında temizlik ve denetim

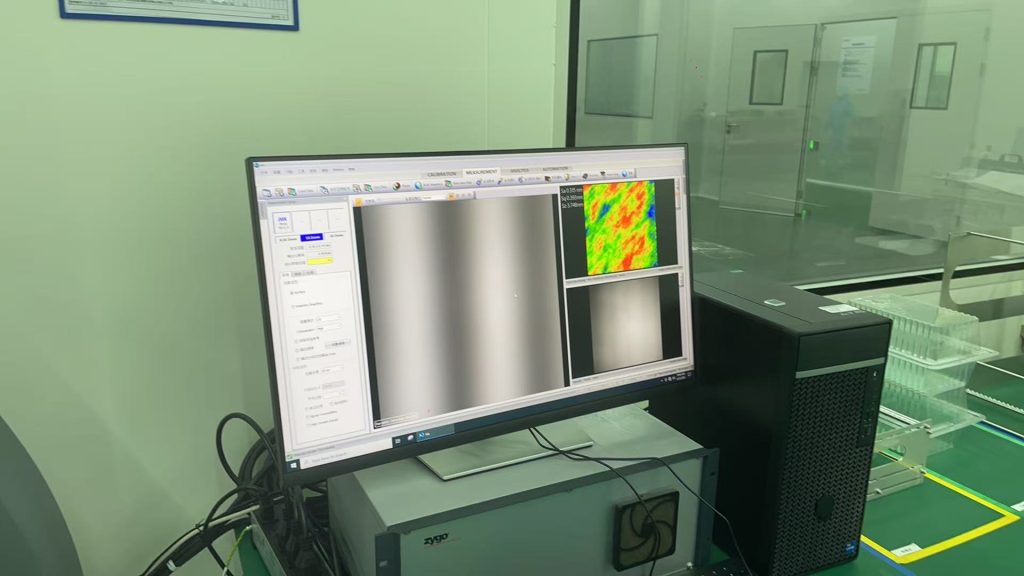

• Kalınlık ve düzlük ölçüm kontrolü
• SEMI / JEIDA standartlarıyla uyumluluk (uygulanabilir olduğu durumlarda)

Hem prototip geliştirme hem de büyük ölçekli seri üretimi destekliyoruz.

12 inçlik cam yonga plakalarının kullanım alanları

12 inçlik cam yonga plakaları, yeni nesil ileri teknoloji endüstrilerinde yaygın olarak kullanılmaktadır:

• Yarı iletken yonga levha düzeyinde paketleme (WLP / FOWLP)
• MEMS sensörleri ve aktüatörleri
• Fotonik entegre devreler (PIC)
• Optik iletişim modülleri
• Gelişmiş ekran teknolojileri (OLED / MicroLED)
• Otomotiv algılama sistemleri (LiDAR, radar, görüntüleme)
• Biyoçip ve tıbbi tanı cihazları
• Yüksek frekanslı RF ve mikrodalga bileşenleri
• Hassas optik sistemler ve litografi platformları

12 inçlik cam yonganın avantajları

• 300 mm yarı iletken üretim hatlarıyla tam uyumluluk
• Geniş yüzeyli işleme için mükemmel boyutsal kararlılık
• Son derece düşük yüzey pürüzlülüğü (<1 nm Ra)
• Yüksek optik şeffaflık (malzeme türüne bağlı olarak)
• Üstün elektrik yalıtım özellikleri
• Yüksek kimyasal ve termal kararlılık
• Yüksek hacimli üretim ortamları için uygundur
• Kalınlık, malzeme ve yüzey kaplaması özelleştirilebilir

SSS (Sık Sorulan Sorular)

S1: 12 inçlik cam yonga plakaları, yarı iletken uygulamalarında silikon yonga plakalarının yerini alabilir mi?

12 inçlik cam levhalar, aktif cihaz üretiminde silikon levhaların tam anlamıyla yerini almamaktadır, ancak şu amaçlarla yaygın olarak kullanılmaktadır: gelişmiş alt tabaka veya taşıyıcı malzemeler yarı iletken paketleme, MEMS ve fotonik sistemlerde. Cam yonga plakaları üstün elektriksel yalıtım, optik şeffaflık ve daha düşük dielektrik kaybı sunarak, aktif yarı iletken katman olarak silikonun gerekli olmadığı yonga düzeyinde paketleme (WLP), fan-out WLP (FOWLP) ve optik entegrasyon uygulamaları için ideal hale getirir.

S2: 12 inçlik cam yonga plakaları için hangi düzlük ve yüzey kalitesi seviyesine ulaşabiliyorsunuz?

Yüksek hassasiyetli 12 inçlik cam yonga plakaları için son derece sıkı bir yüzey kontrolü sağlayabiliyoruz. Tipik teknik özellikler şunlardır:

• Yüzey pürüzlülüğü (Ra): ≤ 1,0 nm (standart sınıf), ≤ 0,5 nm’ye kadar (ultra cilalı sınıf)
• Toplam Kalınlık Değişimi (TTV): Malzemeye ve kalınlığa bağlı olarak ≤ 10–15 μm
• Yüzey düzgünlüğü: λ/10’a kadar (isteğe bağlı üst düzey teknik özellik)

Bu parametreler, gelişmiş litografi, yapıştırma ve ince film biriktirme süreçleriyle mükemmel uyumluluk sağlar.

Soru 3: 12 inçlik cam yonga plakaları, belirli uygulamalar veya üretim gereksinimleri doğrultusunda özelleştirilebilir mi?

Evet. 12 inçlik cam yonga plakaları son derece özelleştirilebilir. İşlem gereksinimlerinize göre aşağıdakiler dahil olmak üzere birçok parametreyi ayarlayabiliriz:

• Malzeme türü (borosilikat, kuvars, erimiş silika, alkali içermeyen cam)
• Kalınlık (500 μm’den 2 mm’ye kadar veya daha fazla)
• Yüzey işleme (SSP veya DSP parlatma)
• Kenar profili (pahlı, yuvarlatılmış veya özel kenar tasarımı)
• Düzlük, TTV ve yüzey pürüzlülüğü seviyeleri
• Özel desenler, hizalama işaretleri veya lazer kazıma

Özelleştirme, özellikle MEMS, optik sistemler ve süreç uyumluluğunun hayati önem taşıdığı gelişmiş paketleme uygulamaları için büyük önem taşımaktadır.
