Сердцебиение полупроводниковой промышленности поддерживается сложнейшим основным оборудованием, стоимость каждого из которых исчисляется миллионами долларов. Инженеры следят за схемами, которые в тысячи раз тоньше человеческого волоса, через прецизионные окна, обеспечивая соответствие каждого этапа современного производства микросхем самым высоким стандартам. Каждый прорыв в полупроводниковой технологии напрямую зависит от достижений в этих устройствах, которые находятся в верхней части промышленной цепочки. Глобальный оборудование для производства полупроводников В 2026 году рынок продолжит расти, что подчеркивает стратегическое и экономическое значение этих машин.
1. Ландшафт отрасли: Стоимость и распределение оборудования
Одна современная машина для экстремальной ультрафиолетовой (EUV) литографии может стоить сотни миллионов долларов и содержать сотни тысяч компонентов - гораздо более сложных, чем основные части автомобиля. Производство полупроводников напоминает сверхточную эстафету, где каждый процесс зависит от конкретного оборудования. Большая часть инвестиций в оборудование приходится на фронтальное производство пластин, что отражает как высокие технические барьеры, так и неравномерное распределение стоимости между типами устройств.
Основные категории основного оборудования включают в себя:
| Тип оборудования | Доля стоимости фронт-офиса | Концентрация рынка | Внутреннее положение |
|---|---|---|---|
| Литография | ~24% | Высококонцентрированный | Стадия прорыва в зрелых процессах |
| Травление | ~20% | Высококонцентрированный | Быстрый прогресс в стране |
| Осаждение тонких пленок | ~20% | Концентрированный | Стадия догоняющего развития |
| Контроль и инспекция процессов | ~11% | Ведущие мировые игроки | Первые отечественные прорывы |
| Очистка пластин | ~5% | Умеренный | Частично локализованный |
| Химико-механическая полировка (CMP) | ~4% | Умеренный | Высокий уровень проникновения на внутреннем рынке (>50%) |
| Ионная имплантация | ~3% | Высокий барьер | От 0 до 1 отечественных достижений |
| Нанесение и разработка фоторезистов | <3% | Высококонцентрированный | Первые прорывы |
| Окисление/диффузия | ~2% | Концентрированный | Высокий уровень охвата страны в зрелых процессах |
| Устойчивость к ударам | Малая доля | Относительно рассеянный | Практически полная замена домашнего |
2. Литография: Вершина технологии
Литография переносит рисунки схем на кремниевые пластины, напрямую определяя пределы интеграции и производительности микросхем. Процесс опирается на точные оптические проекционные системы и следует критерию Рэлея (CD = k₁-λ/NA), чтобы расширить границы разрешения. В глобальном масштабе рынок является олигополистическим. Достижение отечественного потенциала для зрелых процессов (≥90 нм) остается стратегическим приоритетом, а текущие усилия направлены на дальнейшее расширение возможностей для передовых узлов.
3. Травление: точность в трех измерениях
Травление удаляет специфические материалы с пластин под масками для формирования сложных 3D-структур. По мере перехода от 2D- к 3D-архитектурам количество и важность этапов травления увеличиваются. Сухое травление, особенно плазменное, является основной технологией. Отечественное оборудование в этом секторе достигло быстрого прогресса, а современные вытравливающие машины способны выполнять обработку с высоким соотношением сторон, что подходит для производства 3D NAND.
4. Осаждение тонких пленок: Создание “блоков” микросхемы”
Осаждение тонких пленок позволяет выращивать или покрывать слои функциональных материалов - проводников, изоляторов или полупроводников - на поверхности пластины, формируя основные “строительные блоки” чипа. Основные методы осаждения включают физическое осаждение паров (PVD), химическое осаждение паров (CVD) и атомно-слоевое осаждение (ALD), причем наиболее широко используется CVD. Отечественные технологии позволили совершить заметный прорыв в системах PECVD, PVD и MOCVD, охватывающих множество областей применения металлизации и составных полупроводников.
5. Другое критически важное оборудование
Другие важные устройства поддерживают производство микросхем и обеспечивают их выход и качество:
- Контроль и инспекция процессов: Контролирует нанометровые этапы производства для поддержания производительности. Технологические барьеры высоки, но отечественные системы начинают преодолевать этот разрыв.
- Ионная имплантация: Изменяет электрические свойства полупроводников. Отечественные высокоэнергетические ионные имплантаторы достигли прорыва “0 к 1”.
- Химико-механическая полировка (CMP): Обеспечивает глобальную планаризацию пластин. Доля отечественных систем CMP в настоящее время превышает 50% для процессов ≥28 нм.
- Очистка пластин: Интеграл для бездефектного изготовления. Отечественные системы очистки достигли относительно высокого уровня локализации.
6. Возможности и проблемы отрасли в 2026 году
Развитие отечественного полупроводникового оборудования обусловлено сочетанием технологий, рыночного спроса и политической поддержки. Масштабное расширение мощностей по производству полупроводниковых пластин обеспечивает ценные испытательные полигоны, а национальные фонды ускоряют инновации. Текущие прорывы сосредоточены на зрелых процессах (≥28 нм), а со временем планируется охватить и передовые узлы. Некоторые сегменты, такие как литография, метрология высокого класса и ионная имплантация, остаются сложными задачами. Полупроводниковое оборудование по своей сути является капиталоемким, талантливым и технологичным, что требует долгосрочного развития и сотрудничества с экосистемой.

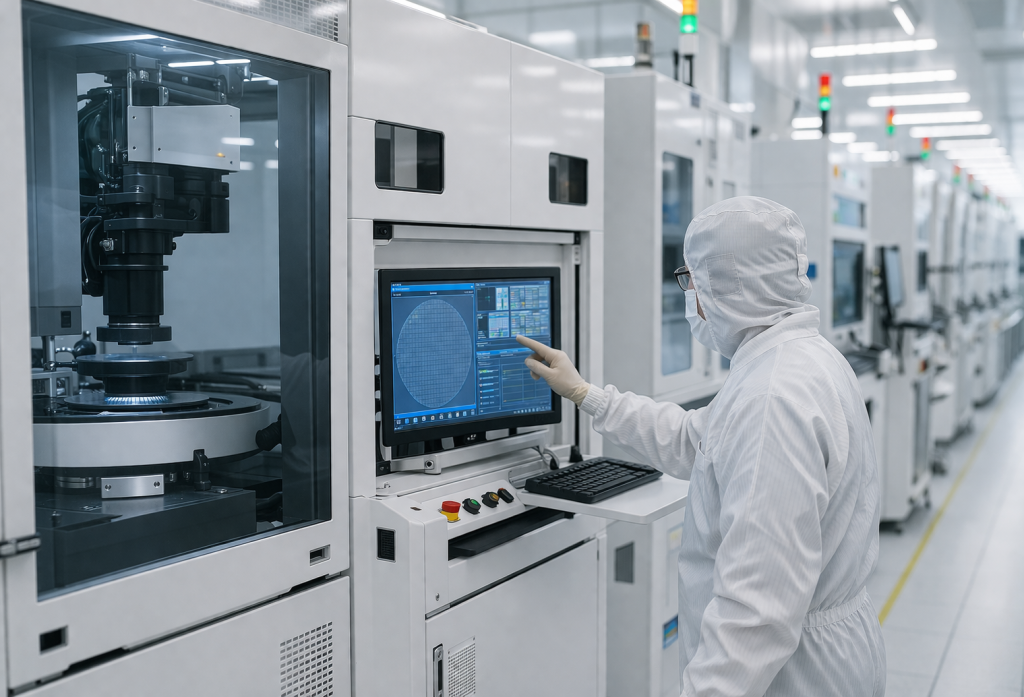

В чистом помещении роботизированные манипуляторы уверенно загружают пластины в отечественные машины для травления. Контроль в нанометровом масштабе в режиме реального времени обеспечивает стабильность параметров и заданную производительность. Инженеры записывают данные - свидетельство успешной валидации отечественного оборудования. Тем временем прототипы литографических машин нового поколения проходят тщательную калибровку, их источники света мягко светятся. На стене висит лозунг: “Каждый нанометр прогресса измеряется нашей собственной рукой”.”
