1. Inleiding: Context van de industrie en technische achtergrond
In geavanceerde halfgeleiderverpakkingen zorgt de voortdurende vraag naar hogere bandbreedte, lager signaalverlies en verbeterde thermische stabiliteit voor een overgang van traditionele organische substraten naar meer geavanceerde interconnectiematerialen.
Gebaseerd op de waargenomen industriële ontwikkelingstrends in geavanceerde verpakkings- en substraatproductielijnen, hebben glassubstraten steeds meer een sterk potentieel aangetoond in hoogfrequente en high-density toepassingen vanwege hun:
- Lage diëlektrische constante (Dk)
- Laag diëlektrisch verlies (Df)
- Hoge dimensionale stabiliteit
- Uitstekende elektrische isolatie-eigenschappen
Van de op glas gebaseerde interconnectietechnologieën is Through Glass Via (TGV) naar voren gekomen als een belangrijke oplossing voor de volgende generatie verpakkingsarchitecturen, waaronder 2,5D interposers, RF-modules en krachtige computersystemen.
2. Technische definitie van TGV (Through Glass Via)

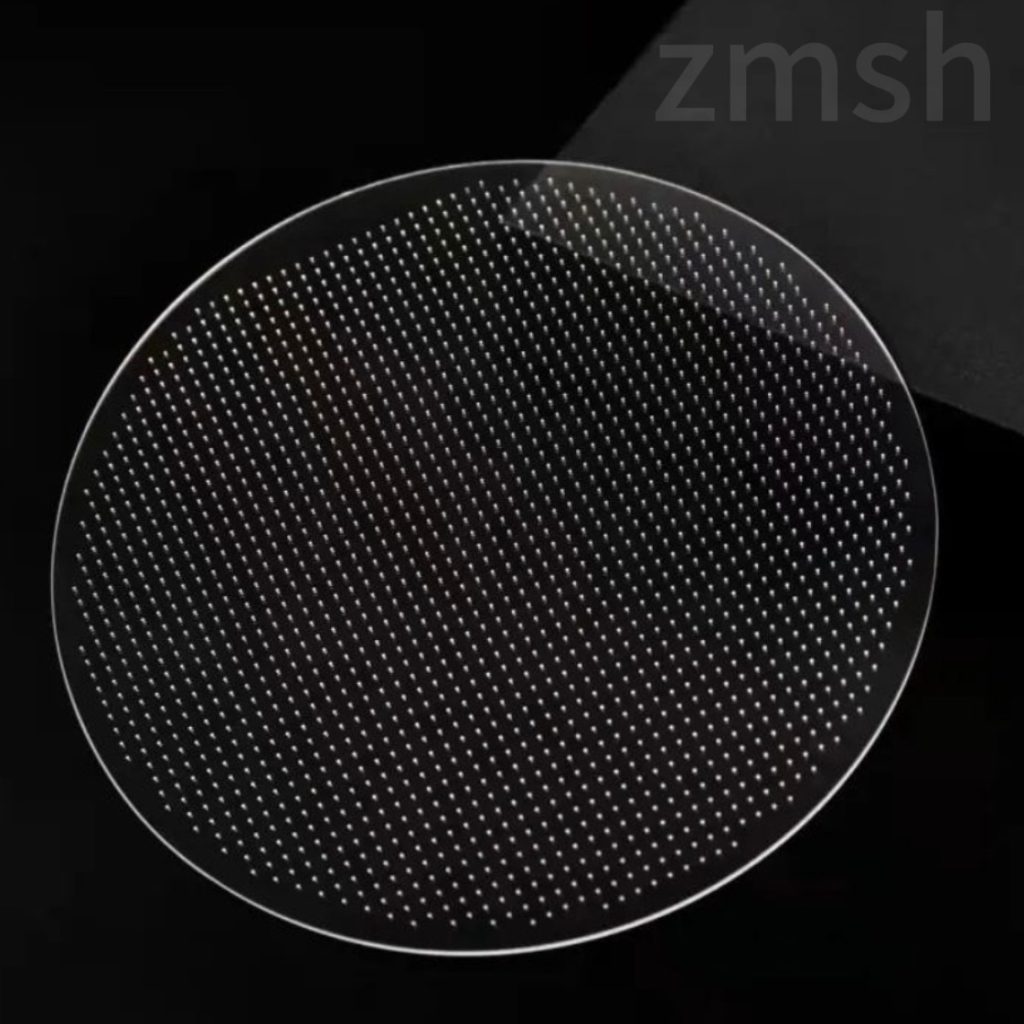

Via Glas Via (TGV) verwijst naar een verticale interconnectiestructuur die gevormd wordt door het maken van vias op microschaal in een glassubstraat, gevolgd door metallisatie om elektrische connectiviteit tussen beide oppervlakken tot stand te brengen.
Vanuit het oogpunt van fabricage is TGV niet één proces, maar een geïntegreerd meerfasensysteem dat lasermodificatie, nat etsen, metallisatie, galvanisatie en planarisatietechnologieën combineert.
Vergeleken met silicium via technologie (TSV) biedt TGV:
- Lagere RF-signaalverzwakking
- Verminderde parasitaire capaciteit
- Verbeterde stabiliteit van hoogfrequente transmissie
- Verbeterde dimensionale controle op waferniveau
- Betere compatibiliteit optische-elektrische integratie
Deze eigenschappen maken TGV bijzonder geschikt voor RF front-end modules, AI-verpakkingsinterposers en opto-elektronische integratieplatforms.
3. Via Formation Engineering Capabilities (procesniveau)
In industriële productieomgevingen wordt TGV viavorming meestal bereikt door een hybride proces van lasermodificatie en chemisch etsen.
3.1 Structurele verwerkingsmogelijkheden
De huidige volwassen procescapaciteiten omvatten:
- Beeldverhouding tot 15:1
Ondersteuning van diepe viavorming in dunne glassubstraten. - Glasdiktebereik: 0,2 mm tot 1,5 mm
Voor ultradunne apparaten en standaard interposerplatforms. - Hoge geometrische precisieregeling:
- Circulariteit > 95%
- Taille verhouding > 0,9
Deze parameters wijzen op een stabiele via-morfologie, wat cruciaal is voor het verzekeren van uniforme metallisatie en het minimaliseren van de variatie in elektrische weerstand.
3.2 Engineeringinzicht (processtabiliteitsoverweging)
Vanuit een productieperspectief is het consistent houden van de geometrie van de via een van de belangrijkste opbrengstbepalende factoren. Inconsistente via-profielen kunnen leiden tot:
- Afzetting van niet-uniforme zaadlaag
- Leeglopen tijdens galvaniseren
- Verhoogde variatie in elektrische weerstand
Daarom zijn de nauwkeurigheid van de laseruitlijning en de beheersing van de etsisotropie kritieke procesparameters.
4. Metallisatie- en koperopvultechnologie
TGV-metallisatie wordt algemeen erkend als een van de technisch meest uitdagende stappen vanwege de hoge aspectratio en beperkte geometrie van glasvias.
4.1 Koperdepositieproces met meerdere lagen
Een typische industriële processtroom omvat:
- Sputteren (zaadlaagvorming)
- Afzetting van elektrolytisch koper
- Galvaniseren (via vullen)
- Chemisch Mechanisch Polijsten (CMP)
Deze meerfasenaanpak zorgt voor:
- Doorlopende geleidende paden
- Gelijkmatige koperdistributie langs via zijwanden
- Stabiele elektrische prestaties bij structuren op waferniveau
4.2 Procestechnologische uitdagingen
Op basis van de kenmerken van industriële processen zijn de belangrijkste technische uitdagingen onder andere:
- Beperking massatransport in vias met hoge hoogte-breedteverhouding
- Uniformiteit van de ionenverdeling tijdens galvaniseren
- Spanningsopbouw tijdens koperdepositie
- Betrouwbare hechting tussen glas- en metaallagen
Een geavanceerd ontwerp van het platingsysteem en optimalisatie van het stromingsveld zijn meestal nodig om deze effecten te beperken.
5. Systeemarchitectuur van apparatuur en procesintegratie
In industriële TGV-productielijnen bepalen de prestaties van de apparatuur rechtstreeks het rendement van het proces, vooral in natte procesomgevingen.
5.1 Via Drogen en Defectcontrolesysteem
Na natte verwerkingsstappen worden via droogsystemen gebruikt om:
- Vermindert door vloeistofresten veroorzaakte microscheurvorming
- Structurele stabiliteit van geëtste vias verbeteren
- Verhoog de totale opbrengst in post-etch processen
5.2 Optimalisatie koperproces en mechanische betrouwbaarheid
Koperhoudende procesapparatuur draagt bij aan:
- Vermindering van mechanische breuk tijdens het polijsten
- Verbeterde hechtsterkte tussen lagen
- Verbeterde betrouwbaarheid via thermische cycli
5.3 Precisieregeling voor lasermodificatie
Lasersystemen gebruikt in TGV-formatie bieden:
- Stabiele modificatietrajecten in brosse glasmaterialen
- Hoge haaksheid van via zijwanden
- Nauwkeurige positionele uitlijning op substraten met een groot oppervlak
Deze factoren hebben een aanzienlijke invloed op de uniformiteit van het etsen stroomafwaarts en het succespercentage van metallisatie.
6. Geïntegreerde TGV productieprocesstroom
Een typisch industrieel TGV-productiesysteem kan worden onderverdeeld in drie grote modules:
6.1 Via Formatie Module
Procesreeks:
Lasermodificatie → Nat etsen → AOI-inspectie
Materiële transformatie:
Glazen substraat → Zeer nauwkeurige glas via structuur
Basisuitrusting:
- Glas via etssysteem (Wet Bench)
6.2 Metallisatie- en afvulmodule
Procesreeks:
Sputteren → Elektrolytisch plateren → CMP
Basisuitrusting:
- Pre-clean nat banksysteem
- Elektrolytisch koperplatingsysteem
- Dubbelzijdig galvanisatiesysteem (configuratie voor rekbeplating)
Deze module bepaalt de elektrische geleiding en betrouwbaarheid op lange termijn.
6.3 RDL-vormingsmodule (Redistribution Layer)
Procesreeks:
Fotolakcoating → Lithografie → Ontwikkeling → Etsen
Basisuitrusting:
- Ontwikkeling nat banksysteem
- UBM-etsysteem (verwerking van glas met één wafer)
Deze fase maakt laterale interconnectie routing mogelijk voor integratie op chipniveau.
7. Betrouwbaarheid en uitdagingen bij de productie
Ondanks de voordelen staat de TGV-technologie nog steeds voor een aantal uitdagingen op het gebied van techniek en industrialisatie:
- Koperen leegte met hoge beeldverhouding
- Beheer van thermische spanning in brosse glazen materialen
- Onderdrukking van microscheuren tijdens nat/droog overgangen
- Controle op kruisbesmetting in natte werkomgevingen
- Substraatuniformiteitsregeling voor grote oppervlakken
Vanuit een industrieel opbrengstperspectief worden deze uitdagingen voornamelijk aangepakt door optimalisatie van apparatuur en procesintegratie in plaats van verbeteringen in één stap.
8. Trends in de ontwikkeling van de industrie en vooruitzichten voor de toekomst
Op basis van de huidige ontwikkelingstrajecten van halfgeleiderverpakkingen wordt verwacht dat de TGV-technologie zich zal ontwikkelen in de richting van:
- Beeldverhoudingen groter dan 20:1
- Volledig geautomatiseerde natte procesintegratieplatforms
- Spanningsarme koperen vulmaterialen en barrièresystemen
- Voor hoge frequenties (RF/mmWave) geoptimaliseerde interposerstructuren
- Integratie van AI-computing en HPC-verpakkingen
Met de snelle uitbreiding van AI-gestuurde computerinfrastructuur zal TGV naar verwachting een sleuteltechnologie worden in geavanceerde verpakkingsecosystemen van de volgende generatie.
9. Conclusie
TGV-technologie (Through Glass Via) is een belangrijke stap voorwaarts in de interconnectietechniek voor halfgeleiders, die glassubstraten verandert van passieve isolatiematerialen in functionele interconnectieplatforms met hoge dichtheid.
De belangrijkste technische voordelen zijn:
- Verticale interconnectie met hoge dichtheid
- Uitstekende RF- en elektrische prestaties
- Superieure dimensionale stabiliteit
- Sterke compatibiliteit met geavanceerde verpakkingsarchitecturen
Vanuit een industrieel perspectief is het succes van de TGV-implementatie sterk afhankelijk van de integratie van laserbewerkingssystemen, natte etsapparatuur en geavanceerde galvanische platforms.
Aangezien geavanceerde verpakkingen zich blijven ontwikkelen in de richting van hogere prestaties en lagere signaalverliesvereisten, wordt verwacht dat TGV een steeds belangrijkere rol zal spelen in AI, RF en opto-elektronische integratiesystemen.
