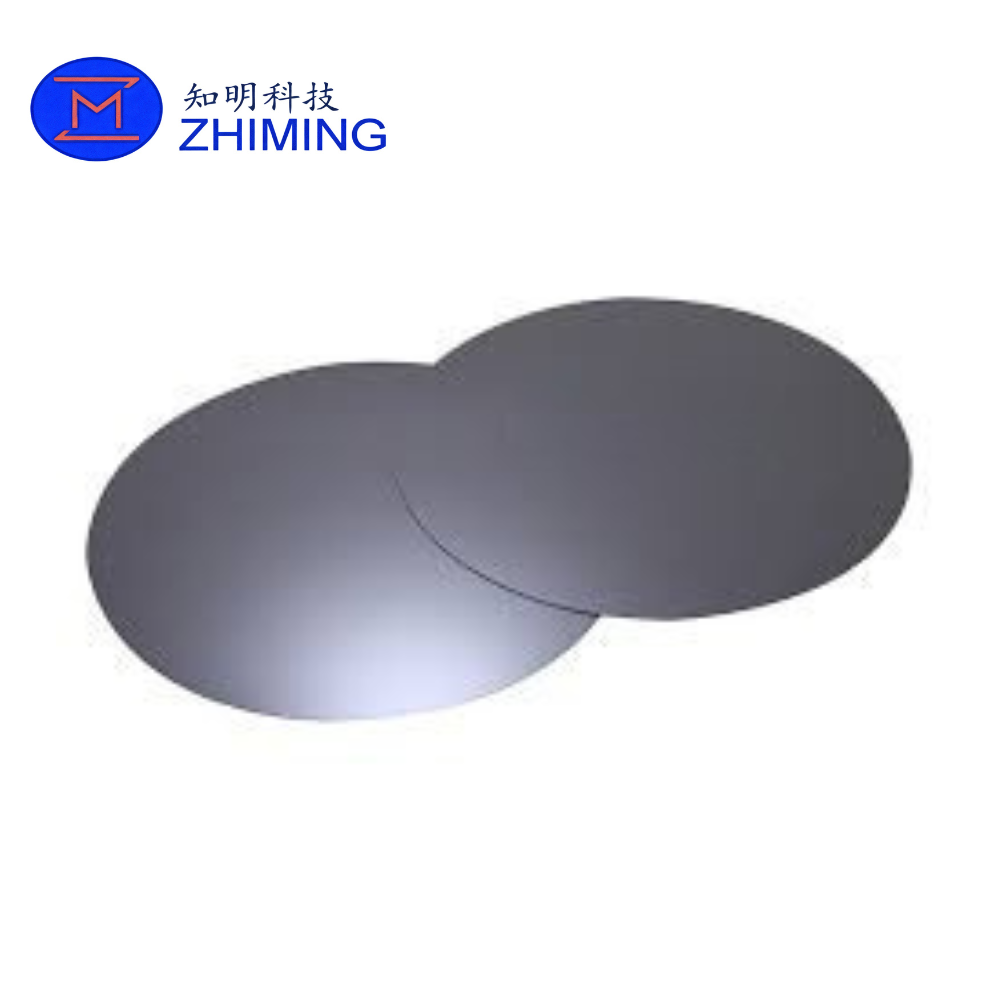

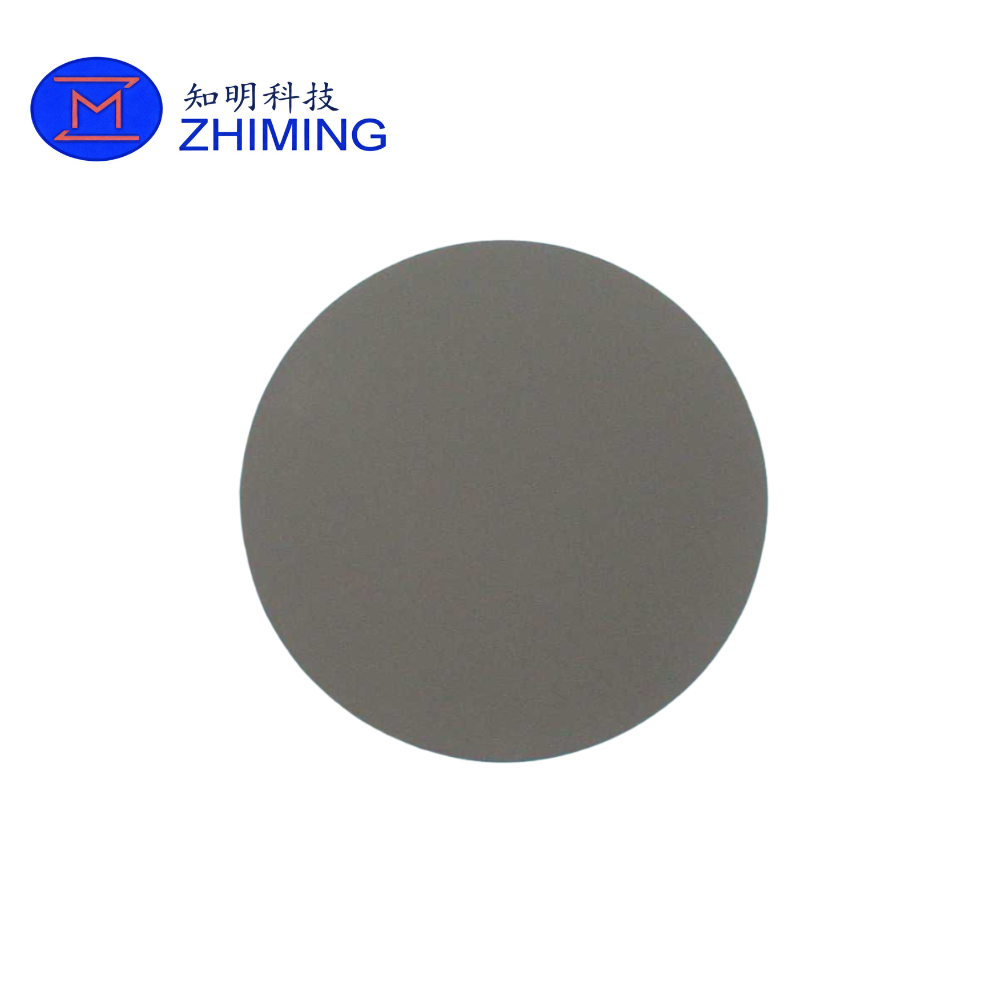

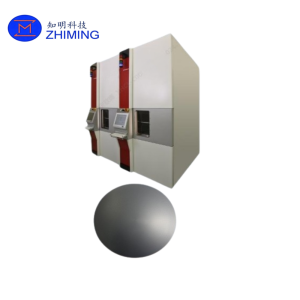

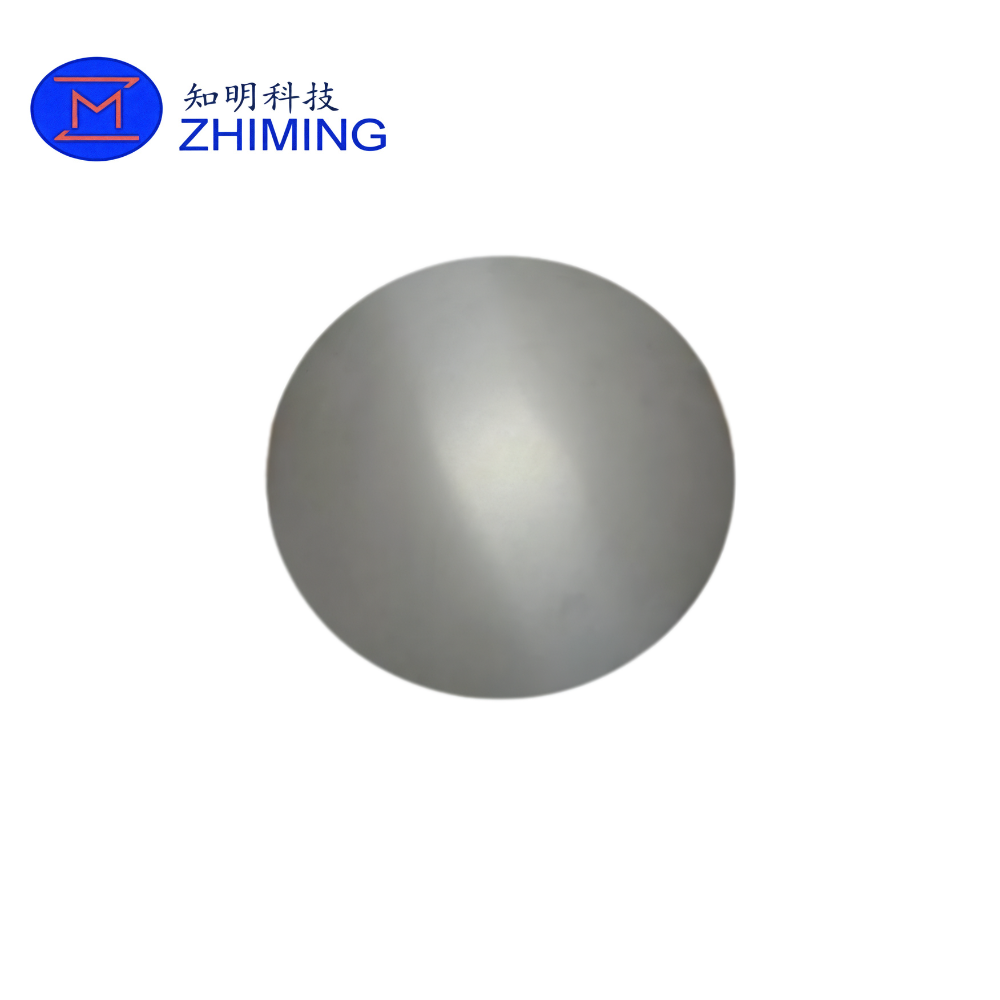

SiC Dummy Wafer (testovací destička z karbidu křemíku / nosná destička) je vysoce výkonná procesní destička určená pro kvalifikaci zařízení pro výrobu polovodičů, vývoj procesů, úpravu komory (zahřívání) a ochranu výrobních destiček. Neslouží jako destička pro zařízení, ale hraje klíčovou roli při stabilizaci procesního prostředí, udržování podmínek zatížení komory a zajišťování opakovatelnosti procesu při pokročilé výrobě polovodičů.
V moderních továrnách na výrobu polovodičů se při spouštění zařízení, ladění receptur a údržbě hojně používají fiktivní destičky SiC. Pomáhají stabilizovat teplotu, tlak a rozložení průtoku plynu v komoře před zpracováním skutečných výrobních destiček. Kromě toho se používají k vyplnění slotů pro destičky v dávkových systémech, aby se zajistily rovnoměrné tepelné a plazmové podmínky, což účinně chrání vysoce hodnotné výrobní destičky před kontaminací nebo nestabilitou procesu.
V porovnání s běžnými křemíkovými (Si) destičkami nabízejí atrapy z karbidu křemíku (SiC) výrazně lepší materiálové vlastnosti, takže jsou ideální pro náročná zpracovatelská prostředí zahrnující vysoké teploty, korozivní chemikálie a mechanické namáhání.
Hlavní výhody SiC vs. Si
1. Vynikající chemická odolnost
SiC vykazuje mimořádnou odolnost vůči silným kyselinám a zásadám. Ve většině mokrých chemických prostředí lze usazené vrstvy odstranit pouze specifickými mokrými leptacími procesy. To umožňuje opakované použití, což výrazně zvyšuje nákladovou efektivitu továrních provozů.
2. Vynikající stabilita při vysokých teplotách
Při vysokoteplotním zpracování si destičky SiC zachovávají extrémně nízkou tepelnou deformaci. To zajišťuje vynikající rozměrovou stabilitu a snižuje deformace destiček, takže jsou velmi vhodné pro tepelné žíhání a vysokoteplotní depoziční procesy.
3. Vysoká tepelná vodivost (kritická výhoda)
Tepelná vodivost SiC je více než třikrát vyšší než u Si. To umožňuje rychlejší a rovnoměrnější distribuci tepla, což účinně snižuje tepelné namáhání a zlepšuje rovnoměrnost procesu po celém povrchu destičky.
Srovnání klíčových vlastností materiálů
| Majetek | Jednotka | SiC | Si |
|---|---|---|---|
| Hustota | g/cm³ | 3.21 | 2.33 |
| Mezera mezi pásmy | eV | 3.26 | 1.12 |
| Tepelná vodivost | W/cm-K | 2.9 | 1.5 |
| CTE (RT až 1000 °C) | ×10-⁶/K | 4.1-5.0 | 2.6-5.5 |
| Tvrdost podle Mohse | — | 9.2 | 7.0 |
| Pevnost v ohybu | MPa | 590 | 150-200 |
| Youngův modul | GPa | 450 | 200 |
Souhrnné poznámky:
- SiC má ve vysokoteplotním prostředí výrazně lepší vlastnosti než Si
- Tepelná vodivost je více než 3× vyšší než u křemíku, což snižuje tepelné namáhání.
- SiC nabízí vynikající odolnost proti opotřebení při opakovaných procesních cyklech.
- Si je náchylnější k pružné deformaci při namáhání
- SiC je vhodnější pro aplikace s vysokým výkonem, vysokou teplotou a vysokým namáháním.
Srovnání tepelné vodivosti: SiC vs SiO₂
| Materiál | Tepelná vodivost W/(m-K) | Poznámky |
|---|---|---|
| Amorfní SiO₂ (sklo) | 1.0-1.5 | Nízká tepelná vodivost, izolační vlastnosti |
| Monokrystalický křemen | 6-14 | Anizotropní vedení tepla |
| Vysokoteplotní křemenná fáze | 2-3 | Mírně zlepšená vodivost |
| SiC | Desítky až stovky | Materiál s vysokou tepelnou vodivostí |
Závěr:
SiC je materiál s vysokou tepelnou vodivostí určený pro účinný odvod tepla a vysokoteplotní stabilitu, zatímco materiály SiO₂ se používají především pro izolaci a aplikace s nízkou tepelnou vodivostí.
Aplikace
- Kvalifikace a kalibrace polovodičových zařízení
- Vývoj procesů a optimalizace receptur
- Zahřívání komory (předpříprava destiček)
- Vyplňování drážek pro destičky pro zajištění stability procesu
- Plazmové leptání, CVD, PVD a systémy iontové implantace
- Zkoušky tepelné rovnoměrnosti a rovnoměrnosti proudění plynu
ČASTO KLADENÉ DOTAZY
Otázka 1: Lze opětovně použít SiC dummy wafery?
A1: Ano. Díky silné chemické odolnosti lze SiC destičky po řádném vyčištění opakovaně používat, což je pro polovodičové továrny cenově výhodné.
Otázka 2: S jakým zařízením je SiC dummy wafer kompatibilní?
A2: Jsou široce používány v leptacích systémech, CVD/PVD nástrojích, žíhacích pecích, systémech iontové implantace a čisticích zařízeních.
Otázka 3: Proč je SiC lepší než Si pro vysokoteplotní procesy?
A3: SiC má vyšší tepelnou vodivost, vynikající mechanickou pevnost a nižší tepelnou deformaci, což umožňuje stabilní výkon při vysokých teplotách a vysokém namáhání.
